BNC視頻接頭:讓每一幀圖像更清晰、更穩定

在安防監控、廣播電視、實驗儀器及工業檢測等系統中,BNC視頻接頭(BNC Video Connector) 是實現高質量信號傳輸?shù)闹匾K袚?dān)著從信號源到顯示端的關鍵連接作用,決定了視頻信號的完整性與穩定性。

作為國內領先的射頻與視頻連接方案供應商,德索精密工業(東莞) 多年來專注于 BNC系列連接器與線束的設計、制造與定制化服務,以高標準工藝助力企業打造高保真視頻傳輸系統。


? 一、BNC視頻接頭的結構與原理

BNC視頻接頭采用獨特的 卡口式鎖緊結構(Bayonet Coupling),操作便捷且連接牢固。公母頭只需輕旋1/4圈即可完成連接,避免了頻繁插拔導致的信號不穩問題。

在信號傳輸層面,BNC接頭以 50Ω或75Ω特性阻抗 匹配系統要求,確保信號反射最小化,實現低損耗、高保真?zhèn)鬏斝Ч?br data-start="545" data-end="548" /> 特別是用于 CCTV模擬視頻系統廣播視頻設備高頻測試信號接口 時,其性能表現尤為突出。


?? 二、BNC視頻接頭的類型與適配方案

德索精密提供多種規格與結構形式的BNC視頻接頭,以滿足不同場景的安裝與系統需求:

  • ?? BNC公頭 / 母頭 — 適配各種監控設備接口

  • ?? BNC壓接式 / 焊接式接頭 — 滿足不同線纜裝配方式

  • ?? BNC轉接頭 / 轉接口 — 方便系統改裝或接口擴展

  • ?? BNC夾板式 / 沉板式 / PCB端接頭 — 適配設備內部模塊安裝

  • ?? BNC線束總成 — 即插即用型定制解決方案

無論是 RG58、RG59、RG6 等常用視頻同軸線,還是定制射頻線纜,德索均能提供精準匹配的接頭方案,保證機械強度與信號一致性。


?? 三、性能優勢:穩定傳輸,清晰畫質

選擇優質的BNC視頻接頭,不僅是為了結構上的牢固,更是信號品質的保障。
德索精密工業在產品制造中堅持以下性能標準:

性能項目 技術指標 說明
阻抗 75Ω 視頻信號標準阻抗匹配
頻率范圍 DC~1GHz 滿足模擬與高清視頻傳輸需求
插拔壽命 ≥500次 卡口結構耐用不松動
接觸電阻 ≤6mΩ 導體鍍金工藝降低損耗
絕緣電阻 ≥1000MΩ 絕緣性強,防干擾性能優越

此外,所有接頭外殼均采用 黃銅鍍鎳處理,耐腐蝕、抗氧化,確保在戶外及復雜環境中長期穩定使用。


?? 四、德索精密工業的制造實力

德索精密總部位于廣東東莞,擁有完備的射頻連接器生產體系與自動化裝配線。
企業通過 ISO9001質量體系認證,并具備以下優勢:

  • ? CNC高精度加工:確保尺寸公差控制在±0.01mm;

  • ?? 高頻性能檢測:配備專業射頻測試設備;

  • ?? OEM/ODM定制能力:支持品牌化定制與結構設計優化;

  • ?? 東莞本地供應鏈優勢:縮短交期、降低成本、提升響應速度。


?? 五、應用領域:清晰畫質的幕后力量

BNC視頻接頭廣泛應用于以下領域:

  • ?? 安防監控系統(CCTV)

  • ?? 廣播電視系統

  • ?? 測試測量?jī)x器

  • ?? 工業視覺檢測設備

  • ?? 通信與雷達系統

在這些系統中,德索BNC視頻接頭以其高可靠性與低信號損耗特性,成為眾多品牌工程商的長期合作伙伴。


?? 六、總結

BNC視頻接頭 是高品質視頻信號傳輸?shù)幕A(chǔ)。
德索精密工業堅持“以連接之精度,換畫質之清晰”,為全球客戶提供高標準的連接器產品與系統解決方案。
無論是標準型號還是特殊規格,德索都能以專業制造實力,為您的視頻系統提供更可靠的連接體驗。

彎角之姿:BNC彎式插座在空間褶皺中點亮信號通路

它不走直線,卻比誰都更懂“捷徑”;它以一道優雅的彎角,破解了設備內部最棘手的布線困局——它是BNC彎式插座,在狹小空間的褶皺里,以柔韌之姿,點亮高頻信號的通行之路。在電子設備日益緊湊的今天,直線連接早已成為奢侈。當電路板密布元器件,當機箱空間寸土寸金,當線纜需要90度轉身卻不能折損信號——BNC彎式插座,便以45°或90°的謙卑彎角,悄然登場。它不是叛逆的“拐彎”,而是智慧的“轉向”,在物理的極限中,為信號開辟出一條流暢的綠色通道。

它是緊湊設備的“空間魔術師”
在小型化儀器、高密度模塊、嵌入式系統中,直式插座常因空間不足而“插不進去”。而彎式BNC插座,像一位懂得“側身而過”的舞者,將連接方向巧妙偏轉,節省縱深空間達30%以上。它讓線纜自然貼合機箱內壁,避免擠壓、彎折過度,既保護線纜,也提升整機可靠性。

它是高頻信號的“彎道守護者”
彎,不等于妥協。BNC彎式插座在結構設計上精打細算:

  • 內部導體連續彎曲,減少信號反射與駐波;
  • 屏蔽腔體一體化成型,確保電磁屏蔽完整性;
  • 阻抗恒定50Ω,高頻性能與直式插座媲美;
  • 鍍金觸點+金屬卡扣,保障接觸可靠,插拔順暢。

即便路徑彎曲,信號依然“直行”——這是它的承諾。

它是現場安裝的“救場王”
在機柜密集、走線復雜的現場,工程師常常面臨“線太硬,插不上”的窘境。BNC彎式插座,像一位“懂你難處”的老伙計,讓線纜自然過渡,無需強行扭轉。尤其在振動環境中,它還能減少應力集中,避免接口松動或焊點斷裂。

設計之巧:在彎與直之間,尋找最優解

  • 90°直角設計:最大化節省空間,適合面板密集區域;
  • 45°斜角版本:兼顧空間與布線靈活性,適用于復雜走向;
  • 面板安裝型:螺母鎖緊,防松防震,適合工業現場;
  • PCB直焊式:精準對位,確保電氣性能穩定。

每一處彎角,都是結構與電氣的平衡藝術

測試驗證:彎,也要經得起考驗

  • 電氣性能測試:在1GHz、3GHz、6GHz頻段下,駐波比、插入損耗均達標;
  • 機械耐久性:5000次插拔后,接觸電阻無明顯變化;
  • 振動與沖擊:模擬運輸與運行環境,無松脫、無信號中斷;
  • 溫度循環:-40°C至+85°C反復循環,材料無變形、性能無衰減。

應用場景:彎出智慧,連通世界

  • 通信設備:5G小基站、光模塊接口
  • 醫療儀器:內窺鏡系統、監護設備信號端口
  • 工業控制:PLC模塊、機器視覺相機連接
  • 測試測量:便攜式示波器、頻譜儀接口
  • 航空航天:機載電子系統空間優化設計

結語:

它不執著于筆直,卻更懂得如何抵達;
它以彎角之姿,化解空間的困局;
在信號的世界里,路徑可以彎曲,
但連接的可靠,永遠筆直。

BNC彎式插座,
在方寸之間,
用一次優雅的轉身,
點亮了高頻信號的通路。

它是電子設計中的——
智慧拐點,可靠連接

解析BNC插座核心作用:為射頻設備搭建可靠信號通路

“師傅,為啥射頻設備非得用 BNC 插座?普通插座不能傳信號嗎?”
在射頻測試車間里,BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大,卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值,就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點,從結構設計到性能參數,每一處都為 “可靠傳信號” 服務。今天就從工程師視角,拆解 BNC 插座的三大核心作用,帶你看懂它為啥是射頻設備的 “標配”。

一、核心作用一:阻抗匹配,減少射頻信號反射

射頻信號最怕 “阻抗不匹配”—— 信號在插座與電纜的連接處反射,會導致信號衰減、測試數據不準。而 BNC 插座的核心設計,就是通過精準阻抗控制,讓信號 “順暢通過”。
市面上的 BNC 插座分 50Ω 和 75Ω 兩種:50Ω 款適配射頻測試設備(如示波器、信號發生器),75Ω 款適配視頻傳輸設備(如監控?cái)z像頭)。它的內部導體采用純銅或銅鍍銀材質,外殼與屏蔽層緊密貼合,能將阻抗誤差控制在 ±2Ω 以內。去年有個客戶用普通插座接射頻模塊,測試信號反射率達 25%,換成 50Ω BNC 插座后,反射率直接降到 3% 以下,測試數據立馬精準。
對射頻設備來說,BNC 插座就像 “信號的導航儀”,通過精準阻抗匹配,避免信號走 “回頭路”,確保高頻信號(最高支持 11GHz)傳輸時衰減最小。

二、核心作用二:屏蔽抗干擾,隔絕外部電磁干擾

射頻信號很 “敏感”—— 車間里的電機、電線產生的電磁干擾,會讓信號 “變味”。BNC 插座的雙層屏蔽設計,能為信號搭建 “防護盾”。
它的外殼用黃銅鍍鎳材質,內部有獨立屏蔽腔,當電纜插入時,屏蔽層會與插座外殼緊密接觸,形成完整的屏蔽回路。實測數據顯示,優質 BNC 插座的電磁屏蔽衰減≥90dB,能有效隔絕外界干擾。之前有個客戶在電機車間測試射頻模塊,用普通插座時信號雜波多,換成 BNC 插座后,雜波完全消失,模塊正常工作。
在工業環境或多設備密集場景,BNC 插座的抗干擾能力尤為關鍵,它能確保射頻信號不受 “鄰居設備” 影響,保持穩定傳輸。

三、核心作用三:機械穩固,適應高頻設備頻繁插拔

射頻測試中,插座需要頻繁插拔(如每天測試幾十次樣品),普通插座用幾個月就會松動,而 BNC 插座的機械結構設計,能承受高頻次插拔且保持穩定。
它采用 “卡口式鎖定” 結構 —— 插入時旋轉 90° 即可鎖定,拔插力控制在 10-15N 之間,既不會太松導致接觸不良,也不會太緊導致插拔困難。同時,插座的針芯采用耐磨材質,插拔壽命可達 500 次以上。車間里的 BNC 插座,即使每天插拔 20 次,用 1 年多依然接觸良好,沒有出現松動問題。
對需要頻繁測試的射頻設備來說,BNC 插座的穩固性直接決定了工作效率,能減少因插座松動導致的返工,降低維護成本。

四、選 BNC 插座別踩坑:記住這 3 點

要讓 BNC 插座充分發揮作用,選型時得避開這些誤區:
  1. 別混用阻抗:射頻測試選 50Ω,視頻傳輸選 75Ω,混裝會導致信號反射,比如用 75Ω 插座接示波器,測試數據會偏差;
  2. 優先選工業款:民用 BNC 插座屏蔽性差,使用壽命短,射頻設備要選帶工業認證的款式,確保屏蔽衰減≥85dB;
  3. 檢查插拔力:優質 BNC 插座插拔順暢,無卡頓感,若插拔過緊或過松,可能是內部結構不合格,別購買。

結語:BNC 插座,射頻設備的 “信號守護者”

對射頻設備來說,BNC 插座不是 “普通連接件”,而是確保信號可靠傳輸?shù)?“關鍵一環”—— 它通過阻抗匹配減少信號反射,用屏蔽設計隔絕干擾,靠穩固結構適應頻繁插拔。選對、用好 BNC 插座,才能讓射頻設備發揮最佳性能,避免因信號問題導致的測試失誤或設備故障。下次再看到射頻設備上的 BNC 插座,就知道它背后藏著這么多 “信號保護” 的設計了。
? 老周?射頻測試車間工程師
?? 聊 BNC 插座技術,也講射頻設備實操干貨

BNC占位設計的幾種設計方法

BNC連接器是常見的射頻同軸連接器的一種,他的種類多樣,款式繁多,那么關于BNC占位設計的知識您了解多少呢?德索五金電子作為專業的連接器廠家,18年的經驗積累,成就過硬品質,接下來德索五金電子工程師就為大家講解一下BNC占位設計的幾種設計方法。

一、透明的BNC占位——表面貼裝BNC

透明的占位(transparent footprint)是指其具有與BNC連接器相同的特征阻抗,且不會顯著增加影響B(tài)NC帶寬的電路寄生值。下面探討幾種方法,其中一種有效方法是排查信號路徑、尋找偏離目標阻抗的電路板幾何圖形,并提出將阻抗恢復至目標值的方法。

表面貼裝BNC,則大的連接焊盤將導致阻抗大幅下降。提高其阻抗需要使用較大的電介質間隔(H》》15mil),但這并不是可選方案。提高焊盤阻抗的方法之一是移除焊盤下方的一個或多個層,以消除過高的寄生電容。開口尺寸通常設計為能提供剛好足夠的邊緣電容,以將連接焊盤的阻抗恢復至其目標值。在焊盤下方移除層的技術。占位取決于第一個GND層的位置,以及電路板中電源層的位置和數量。

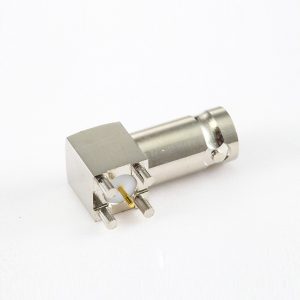

BNC 75歐姆母頭彎式焊接PCB板的座子

在此示例中,移除焊盤下方所有的層。此步驟會將焊盤的特征阻抗提高到75歐姆(此示例的目標阻抗)以上。為了使阻抗恢復至目標值75歐姆,在焊盤的兩端增加了接地金屬片。這些接地片安置在焊盤預先定義的距離處,這樣就能產生剛好足夠的接地耦合以實現所需的阻抗。該結構的優點是與電路板堆疊完全無關,因此可在多層電路板設計中重復使用。

二、透明的BNC占位——插入式BNC

對于插入式BNC,其占位由金屬化通孔及其引出線兩部分結構組成。金屬化通孔直徑通常為30~50mil.為使金屬化通孔的阻抗保持為75歐姆,在電源層中需要使用大間隙(反焊盤)。反焊盤尺寸決定于金屬化通孔直徑以及電路板中的電源層數量。使用大的反焊盤后,反焊盤區域內的引出線將喪失其GND參考,其阻抗就會增加。為解決此問題,需要將短金屬片延長至反焊盤內,以保證引出線的阻抗。底層引出線上方的第一個電源層需要延長金屬片,其寬度通常為走線寬度的3~5倍。

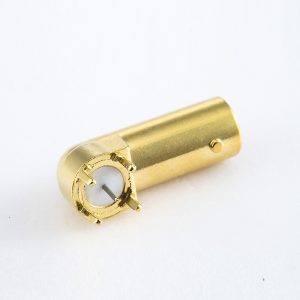

BNC連接器75Ω母彎式PCB安裝插孔

在此示例中,底部金屬層上加寬的引出線任意一側都安置了兩個GND接地片。這些接地片安置在引出線預先定義好的位置上,這樣就能產生剛好足夠的接地耦合以實現短引出線所需的阻抗。該結構的優點是能獨立調節電源層中的反焊盤以控制金屬化通孔阻抗,且能獨立調節接地保護片間隙以控制引出線阻抗。

三、BNC占位設計優化

BNC占位設計涉及在GND和VCC內層安置反焊盤或移除層,或安置表面GND接地片,以產生剛好足夠的寄生電容來保證所需的特征阻抗。占位取決于BNC的信號引腳直徑,以及電路板中的電源層數量。在某些情況下,占位可以設計成偏離標稱的75歐姆以彌補BNC本身輕微的缺陷。硬件工程師必須根據以往的經驗來優化BNC占位,在多數情況下,常常會進行多次電路板重設計。

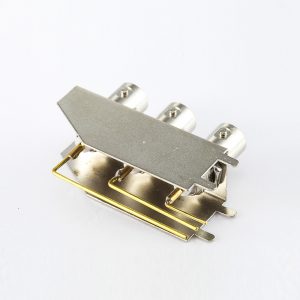

彎式PCB安裝BNC連接器三排母頭插孔50ohm

使用三維電磁仿真可以優化BNC占位設計。從BNC的三維模型(機械維度和材料特性)開始,將建議的占位結構和電路板特性(走線寬度、層疊和材料特性)輸入3D EM仿真器。執行頻域仿真以確保符合有關回波損耗和插入損耗的設計目標,還可以執行仿真TDR來檢查BNC和占位的阻抗曲線。



四、本文小結

本文討論了BNC占位設計中的幾個常見問題,并介紹了透明的占位設計的幾種設計方法。最佳的設計是使用具有最小信號引腳的連接器,從而無需設計任何特殊電路板結構。對于信號引腳較大的連接器,無論是邊緣貼裝還是插入類型,均可采用具有良好性能的受控阻抗占位。請務必使用最小的焊盤或孔。排查信號路徑、逐一檢查電路板結構、尋找路徑中的寄生電感和電容,并找出消除過高阻抗以及將阻抗恢復至目標值的方法。

本文所用的原則不僅適用于占位設計,對其它元件的連接焊盤也同樣有效。高速電路板設計不再是點A至點B的簡單連接。許多細微的布局決策都會影響電氣性能。三維電磁仿真工具可幫助工程師進行重要布局決策,并實現目標電氣性能。時域反射計是進行電路板調試和識別阻抗變化位置的有用儀表。良好的信號發射是獲得良好信號質量,以及滿足回波損耗要求和電路板上其它電路要求的基本。

德索五金電子作為專業的連接器生產廠家,18年的生產經驗,專注連接器行業,不斷提升技術的同時,也致力于優化服務,如果您有關于連接器方面的疑問,歡迎撥打咨詢熱線400-6263-698前來免費咨詢,我們有專業的工程師為您解答疑惑,德索五金電子堅持質量第一,我司的BNC連接器不僅美觀易用,而且耐用壽命長,歡迎廣大新老客戶前來選購。

連接器廠家為您科普BNC和SDI的區別是什么

提起B(yǎng)NC連接器,相信大家已經非常熟悉了,BNC是一種常見的射頻同軸連接器,常常被用在天線、視頻、廣播、衛星通信、監視器、基站、醫療設備、電視等領域,但是不知道大家對于SDI的了解有多少呢?德索五金電子工程師針對BNC和SDI的區別專門做了詳細解釋,希望對有過相同或者相似問題的客戶提供幫助。

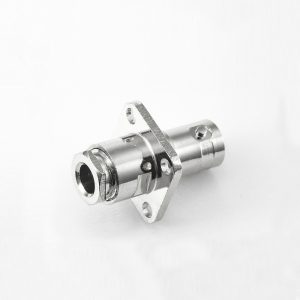

BNC 75歐姆母頭直式帶法蘭盤裝接SYV75-3/3C-2V電纜

首先,bnc只是接口方式,SDI是傳輸協議。SDI傳輸通常使用bnc接口,bnc接口同樣多用于模擬傳輸。

SDI接口是串行數字接口(serial digital interface)的首字母縮寫。串行接口是把數據字的各個比特以及相應的數據通過單一通道順序傳送的接口。由于串行數字信號的數據率很高,在傳送前必須經過處理。

BNC接頭,是一種用于同軸電纜的連接器,全稱是Bayonet Nut Connector(卡扣配合型連接器,這個名稱形象地描述了這種接頭外形),又稱為British Naval Connector。

彎式PCB安裝BNC連接器三排母頭插孔50ohm

1、BNC接口和SDI接口在外觀上是不是一樣的?

bnc只是接口方式,SDI是傳輸協議 SDI傳輸通常使用bnc接口

2、bnc線跟SDI線一樣嗎可以用同一種線纜嗎

BNC是接插件的標準,為接口方式,SDI是傳輸協議,通常使用BNC接口。SDI傳輸通常使用bnc接口,bnc接口同樣多用于模擬傳輸 BNC連接器(英語:Bayonet Neill-Concelman,直譯為“尼爾-康塞曼卡口”)是一種很常見的RF端子同軸電纜終結器。

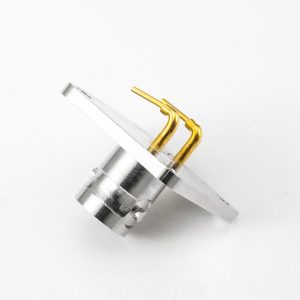

BNC連接器插座75Ω用于面板安裝4孔法蘭PCB彎插

3、sdi接口和模擬信號接口的區別

都是有BNC接口形態,可采用同軸線 進行傳輸,最大區別協議標準不一樣。

以上內容就是德索五金電子關于“BNC和SDI的區別是什么”的解答了,想要了解更多BNC連接器的相關知識可以持續關注我們,德索五金電子工程師為您提供專業解答,17年的生產經驗,質量保障,種類齊全,歡迎廣大新老客戶前來選購。

直式射頻同軸BNC 50歐姆公頭 電纜連接器

BNC占位設計的幾種方法介紹

連接器行業從業者對BNC連接器一定不陌生,今天的文章里,德索五金電子將帶大家一起了解BNC接口,BNC接口是指同軸電纜接口,BNC接口用于75歐同軸電纜連接用,BNC接口提供收(RX)、發(TX)兩個通道,它用于非平衡信號的連接,接下來德索五金電子就為大家介紹BNC占位設計的幾種方法。

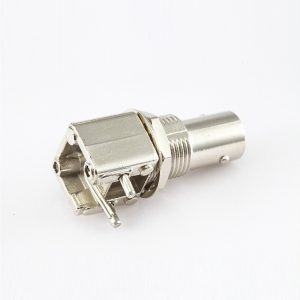

面板安裝前鎖穿墻BNC連接器母彎式PCB插孔50Ω

一、BNC的類型

視頻設備在歷史上一直將BNC與75歐姆同軸電纜搭配使用。視頻畫面過去以標清速率(270Mbps)傳輸,后來升至高清速率(1.485Gbps),現已轉換到3Gbps.BNC連接器須在信號損耗最小的情況下支持3Gbps的信號傳輸,同時還要保持75歐姆的特征阻抗,并將反射降至最低。

許多連接器供應商都根據PCB上的貼裝方式提供不同類型的BNC基于機械方面的考慮,這些連接器可以采用垂直貼裝、直角貼裝或邊緣貼裝。在電氣方面,信號引腳要么表面貼裝在電路板頂層的連接焊盤上,要么焊接在金屬化通孔內,信號布線則位于電路板的另一面。

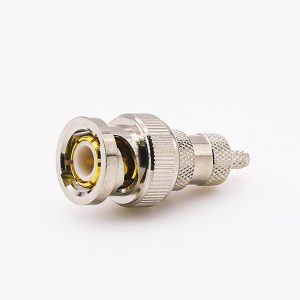

RG58/RG142壓接接線的BNC連接器公頭直式

二、BNC的測試

BNC是一種同軸連接器,專為支持高達3Gbps的視頻傳輸而設計,其性能主要取決于BNC內的同軸結構,從BNC連接器至PCB的轉換將嚴重影響B(tài)NC的性能。設計良好的BNC占位對保持BNC帶寬及其特征阻抗必不可少。

bnc 螺紋連接直式鋅合金 公頭射頻同軸電纜連接器

時域反射計(TDR)是快速檢驗無信號引腳或占位的BNC同軸結構內部性能的一個很好的工具。進行該測試的簡單方法是用扁平金屬片使BNC的信號引腳與其屏蔽引腳短路,然后向BNC內發射TDR階躍脈沖。通過測量從發射的TDR階躍脈沖反射回的信號,儀表即可測出在階躍脈沖傳輸期間的阻抗。

讀完本文,相信大家對于BNC占位設計的幾種方法介紹已經有所了解了,德索五金電子有著17年的生產經驗,專業生產BNC連接器,致力于為用戶提供高質量的產品與服務,專業廠家,實力過硬,產品種類齊全,如果您需要采購連接器,德索五金電子值得信賴。

BNC連接器主要特性是什么

很多人都不清楚什么是BNC連接器,更不知道它的用處、結構、質量等等特性,德索五金電子小編今天為大家?guī)淼氖荁NC連接器的相關知識點。其實BNC連接器是屬于同軸電纜連接器的一種,那么具體是怎么樣的,就跟隨著我們德索五金電子一起了解學習一下!

1、特性阻抗

BNC連接器的特性阻抗采用Z多為50ω和75ω。許多系列的BNC連接器同時有50ω和75ω兩種規格。

BNC 母頭用防護蓋

一般來說,50ωBNC連接器多用于高頻、高性能的產品;75ωBNC連接器多用于4GHz以下的產品,尤其是消費電子視頻。用戶應根據自己的產品選擇匹配阻抗的BNC連接器。

2、頻率

每個數控連接器都有一個頻率范圍,用戶應該了解他們的產品工作頻率來選擇連接器。選擇低于要求工作頻率的連接器會影響整個機器的電氣性能;或選擇昂貴的高精度和高頻連接器造成浪費。需要注意的是,不同公司設計的連接器的使用頻率相對不同,劣質產品的使用頻率遠不符合行業要求。在選擇連接器時,用戶應確認產品的電氣性能描述。

BNC連接器直母頭式帶螺母壓接RG174/RG316電纜

3、VSWR

VSWR是BNC連接器的Z重要的性能指標之一,是計量信號從連接器返回量的量度標準,它是一個矢量單位包括振幅和相位分量。同一型號的連接器在不同的使用頻率上VSWR是不一樣。一般來說,使用頻率越高,VSWR也就越高。如果要知道BNC連接器的某一特定頻率下的VWSR可以詢問制造商。

彎式PCB安裝BNC連接器三排母頭插孔50ohm

德索五金電子是專業的連接器廠家,致力于為客戶提供精密可靠的連接器產品,可根據客戶產品應用選擇合適的生產工藝,確保產品性能達到客戶需求。采購連接器,認準德索五金電子。

如何挑選高質量的bnc連接器?

一個工廠的采購人員采購bnc連接器時,考慮得最多的是應該是找一家專業靠譜的bnc連接器廠家,可是市場魚龍混雜,怎樣的bnc連接器廠家才是比較靠譜和專業的呢?下面德索五金電子的工程師帶您科普一下如何挑選高質量的bnc連接器。

BNC連接器質量

1.BNC連接器通過產品表面,涂層光亮細膩,銅的純度越高越亮。

BNC 75Ω直式公頭壓接RG179/SYV75-1.5電纜

2.吸鐵石吸附試驗一般由鐵制成,只有卡口彈簧和尾彈簧;線夾、針、套筒為銅,其它部分為鋅合金。

3.刮去表面涂層看材料:用刀片等利器刮去表面的涂層,直觀地看材料,直觀地對比產品材料。

隨著科學技術的進步,機械的復雜性將逐漸加深。在機器中,連接器是一個非常重要的組成部分。雖然連接器很小,但傳輸信號取決于它。因此,在選擇連接器時,其性能和質量是直接決定機器使用壽命和性能的最重要因素。

BNC連接器結構

BNC-T型頭用于連接計算機網卡和網絡中的電纜;

BNC  公頭直式壓接RG174/RG316電纜

BNC桶式連接器用于將兩根細電纜連接成較長的電纜;

BNC纜線連接器,用于焊接或擰接在纜線的端部;

BNC電纜斷開后,終端用于防止反射干擾。終端是一種與網絡電纜特性相匹配的特殊連接器。每個終端器必須接地。

BNC連接器50Ω母彎式母頭面板安裝前鎖穿墻PCB插孔

以上就是BNC連接器質量的知識了,了解到這些知識以后有助于您更全面的認識BNC連接器。如果您在文中有什么不太明白的可以在評論區留言給我們,德索五金電子將盡快為您解答。今天的內容就到這里了,想了解更多連接器知識,歡迎訪問德索五金電子官方網站。

連接器BNC接口的概念是什么

在今天文章的一開始,我們先普及一個概念,什么是BNC連接器?BNC連接器有什么作用?其實,BNC(Basic Network Card)接口是10Base2連接器,即同軸細電纜連接器。它可以隔離視頻輸入信號,減少信號之間的干擾,信號帶寬比普通的15針D型接口更大,可以達到更好的信號響應效果。 該接口的網卡適用于以細同軸電纜為傳輸介質的以太網或令牌網絡。 目前這種接口類型的網卡很少見,主要是因?yàn)槭褂眉?xì)同軸電纜作為傳輸介質的網絡比較少。 現在多用于安防行業監視器傳輸視頻信號和有線電視室內墻接口。只有 17 英寸以上的顯示器中的一些新產品才有這個接口。

其視頻信號輸入線由R、G、B、水平掃描線和垂直掃描線組成。該接口可以將視頻中三基色的輸入信號分離,并使其相互獨立,最大程度地避免干擾。結果,改進了視頻輸入特性。 正因?yàn)槿绱耍珺NC方式一直是專業級顯示器的特點之一。 然而,最近,BNC 正在被 DVI 數字視頻方法所取代。當然,在DVI設備的價格和銷量還不能完全滿足市場需求之前,BNC還會存在一段時間。



BNC,全稱Bayonet Nut Connector(卡口螺母連接器,這個名字形象地描述了這種接頭的形狀),也稱為British Naval Connector(英國工防連接器,可能是英國工防最早使用這種接頭)或刺刀尼爾康塞爾曼(Neill Conselman 刺刀,這種接頭是由一個名叫尼爾康塞爾曼的人發明的)。



看完上面的內容,你應該已經對“什么是連接器的BNC接口的概念”有了一定的了解。希望本文能夠幫助您更好的了解BNC接口的知識,BNC接口的概念是電子元器件從業者必備的基礎知識。 如果您想進一步了解BNC接口請關注我們的官網每天更新bnc接口相關產品,以滿足您的訂購和查看需求。

看完了以上介紹,您已經弄清楚BNC接口的概念了,想要了解更多連接器知識,歡迎訪問德索五金電子
