德索連接器 · 王工

如果你問一個老射頻工程師：

“BNC用久了為什么會松？”

他大概率不會先看外殼，也不會看鍍層，而是會說一句：

“彈片是不是已經沒彈性了。”

在德索連接器參與的失效分析里，BNC母頭的壽命問題，80%都指向同一個核心零件：彈片。

而彈片好不好，關鍵只取決一件事：

材料。

一、先說結論（不繞彎）

鈹青銅（BeCu）：

高彈性 + 高疲勞壽命 + 穩定接觸壓力

磷青銅（Phosphor Bronze）：

成本更低，但疲勞性能和回彈能力有限

一句話總結：

鈹青銅貴，不是因為“稀有”，而是因為它“更抗用”。

二、為什么彈片材料這么關鍵？

BNC母頭的接觸結構本質是

靠彈片“夾住”公頭中心針

這意味著：

接觸壓力必須穩定

多次插拔后不能衰減

在振動環境下不能失效

否則就會出現：

• 接觸電阻上升
• 信號間歇中斷
• 高頻性能波動

所以問題的本質是

彈片能不能“長期保持彈性”

三、鈹青銅 vs 磷青銅：真正的材料差距在哪里？

1 彈性模量與回彈能力鈹青銅：高彈性，形變后恢復能力強

• 磷青銅：彈性較低，容易“回不來”

表現：

插拔多次后，磷青銅更容易“松”

2 抗疲勞性能（核心差距）

關鍵點：

反復插拔 = 周期性應力

• 鈹青銅：抗疲勞性能極強
• 磷青銅：更容易疲勞失效

結果：

壽命差距會被“放大”

3 接觸穩定性

• 鈹青銅：接觸壓力長期穩定
• 磷青銅：壓力逐漸下降

高頻下：

微小變化都會影響信號

4 材料一致性與加工性能

• 鈹青銅：適合高精度彈性結構
• 磷青銅：加工穩定，但性能上限有限

四、壽命差距到底有多大？（工程視角）

一句話總結：

不是差一點，是“一個量級”的差距

五、一個很多人忽略的點：問題不是“不能用”，而是“用多久”

磷青銅的問題在于

初期：

完全正常

中期：

開始松動

后期：

接觸不穩定

這也是為什么很多人會誤判：

“一開始沒問題，后來怎么不行了？

六、為什么很多廠家還是用磷青銅？

很現實

成本更低

加工成熟

短期測試看不出差異

但問題是：

BNC不是一次性產品，而是長期使用件

七、一個典型翻車路徑

1⃣ 選低價產品（磷青銅）
2⃣ 初期測試OK
3⃣ 多次插拔后松動
4⃣ 信號開始異常
5⃣ 排查困難

最終：

換連接器解決問題

八、工程選型建議（重點）

高頻 / 測試設備：

優先鈹青銅

頻繁插拔場景：

必須鈹青銅

成本敏感但低頻應用：

可考慮磷青銅

一個實用判斷：

問清楚彈片材料，不要只看外觀

?? 寫在最后

BNC母頭彈片的材料選擇，直接決定了連接器的插拔壽命與長期穩定性。鈹青銅與磷青銅之間的差異，不僅體現在材料性能上，更體現在實際使用中的可靠性表現。雖然兩者在初期使用中差別不明顯，但隨著插拔次數增加，這種差距會逐漸放大。

在實際工程中可以明顯感受到，很多射頻問題并不是設計缺陷，而是關鍵材料選擇不當。像德索連接器在相關產品制造中，也會更加關注彈性結構材料的選型，讓連接器在長期使用中保持穩定性能。

很多時候，真正決定你系統可靠性的，不是連接器“看起來有多好”，而是：

它用久之后，還剩下多少彈性。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

在關鍵彈性結構中優先采用高性能材料（如鈹青銅），
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、安防監控與工業射頻應用領域客戶。

The post BNC母頭彈片的材質對插拔壽命影響有多大？鈹青銅真的比磷青銅貴得有道理嗎？ appeared first on BNC接頭網.

德索連接器 · 王工

很多人剛接觸BNC都會問一個很“工程味”的問題：

為什么偏偏是 50Ω 和 75Ω？不是 60Ω、100Ω？

答案其實不只是電氣設計問題，背后還牽扯到一段通信工程“折中藝術”的歷史。

在德索連接器參與的一些培訓里，我通常會這樣總結：

這兩個數字，不是最完美的，而是“最現實的”。

一、先說結論：50Ω和75Ω分別是兩種“最優解”

50Ω：功率與損耗的折中最優

75Ω：信號損耗最小最優

本質是兩個不同目標下的“最佳選擇”

二、從物理本質講：阻抗不是隨便定的

同軸電纜的特性阻抗，取決于結構參數：

• 內導體直徑
• 外導體內徑
• 介質材料

簡單說

幾何結構決定阻抗

但問題來了：

不同阻抗，對應不同性能最優點

三、為什么是75Ω？（低損耗的極限點）

工程上有一個結論

當同軸結構接近75Ω時：

傳輸損耗最小

原因是：

• 電場與磁場分布更均衡
• 導體損耗與介質損耗達到一個平衡點

所以：

視頻、廣播、長距離傳輸 → 75Ω

四、為什么又有50Ω？（功率能力的折中點）

如果只追求最大功率傳輸，其實最佳點在：

大約 30Ω 左右

但問題是

損耗會變大

于是工程師做了一個經典折中：

在“功率能力”和“損耗”之間找平衡

最終落在：

約50Ω

五、50Ω vs 75Ω（核心差異）

一句話總結：

50Ω偏“能量”，75Ω偏“信號”

六、為什么這兩個標準能“活到今天”？

這就不是純技術問題了，而是

歷史路徑依賴

早期通信系統已經選定

后續設備全部沿用

產業生態形成

• 線纜
• 連接器
• 儀器

全部圍繞這兩個標準建立

成本與兼容性

改標準的代價太大

所以：

不是不能改，而是沒必要改

七、一個很多人踩的坑：50Ω和75Ω混用

很多人覺得：

“差不多能用”

但實際會發生

阻抗不匹配 → 反射

表現：

• 信號衰減
• 畫面失真
• 測試異常

高頻下更明顯

八、一個真實場景

某系統：

• 設備是50Ω
• 線纜用了75Ω

結果：

指標始終達不到

更換后：

問題直接解決

?? 寫在最后

50Ω和75Ω并不是隨意選擇的數值，而是工程實踐中在不同性能目標下形成的最優折中結果。一個偏向功率傳輸能力，一個偏向信號損耗控制，這種差異也決定了它們在不同應用場景中的長期共存。

在實際工程中可以明顯感受到，很多問題并不是設計復雜，而是基礎匹配沒有做好。像德索連接器在相關產品設計與應用中，也會更加關注阻抗匹配與系統一致性，讓連接在整個鏈路中保持穩定。

很多時候，技術標準之所以存在，不是因為它完美，而是因為：

它足夠好，而且被所有人接受。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有精密結構設計與制造能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、安防監控與工業射頻應用領域客戶。

The post BNC連接器的阻抗為什么偏偏是50歐或75歐？這背后有一段有趣的通信史 appeared first on BNC接頭網.

德索連接器 · 王工

先說結論：

你看到的“雪花點”“暗部躁動”，很可能不是設備問題，而是接口在“作妖”。

很多人會把底噪歸因于：

• 攝像頭
• 編碼器
• 電源

但在模擬鏈路里，有一個經常被忽略的源頭：

BNC插座本身。

在德索連接器這些年的項目經驗中，底噪異常但設備正常的案例，最后追溯下來，很多都和“接觸與結構細節”有關。

一、先把概念講清：底噪從哪里來？

模擬信號的“底噪”，本質上是：

信號鏈路中的隨機擾動 + 微小干擾的疊加

來源包括：

• 熱噪聲
• 接觸電阻波動
• 外部電磁干擾

而BNC插座，剛好處在：

信號進入系統的“第一道關口”

二、接觸電阻：那個看不見的噪聲源

BNC插座內部的接觸結構（中心針 + 彈片），決定了一個關鍵參數：

接觸電阻是否穩定

問題在于：

它不是一個“固定值”，而是會變化的

當接觸狀態不穩定時：

• 電阻微小波動
• 產生隨機電壓擾動

最終表現為：

底噪抬高

三、彈片結構：很多人忽略的關鍵點

彈片負責：

提供持續接觸壓力

如果出現：

• 彈性疲勞
• 材料不穩定
• 接觸面不均

就會導致：

接觸從“穩定”變成“臨界”

表現就是：

• 畫面偶爾抖動
• 暗部顆粒感增強

四、屏蔽結構：不只是“有沒有”，而是“好不好”

BNC的外導體不僅是結構件，更是：

屏蔽通道 + 回流路徑

如果存在：

• 接觸不完整
• 屏蔽不連續

就會：

引入外界干擾

在模擬信號中表現為：

底噪提升、畫面發“臟”

五、阻抗不連續：隱形的噪聲放大器

如果BNC插座存在：

• 結構偏差
• 介質不穩定

會導致：

阻抗不連續

結果是：

• 信號反射
• 高頻分量擾動

最終疊加成：

細碎噪聲（你看到的“雪花”）

六、為什么“換個頭就好了”

很多人有過這種經歷：

換一個BNC接頭，問題消失

原因很簡單：

接觸恢復穩定 + 屏蔽恢復完整

七、一個典型現場現象

某監控系統：

• 設備正常
• 電源穩定

但畫面有輕微閃點

排查后發現：

BNC插座彈片疲勞 + 接觸不良

更換后：

畫面明顯干凈

八、如何判斷是不是接口問題

你可以做幾個簡單驗證：

• 輕微晃動接口，看畫面是否變化
• 更換BNC接頭對比
• 檢查是否有松動或氧化

如果“動一下就變”，基本就是接觸問題

?? 寫在最后

BNC插座對模擬信號底噪的影響，并不是單一因素，而是接觸電阻、彈片結構、屏蔽完整性以及阻抗連續性共同作用的結果。這些因素在初期可能并不明顯，但在長期使用或環境變化中，會逐漸放大，最終體現在畫面細節上。

在實際工程中可以明顯感受到，很多“畫質問題”并不是源設備的問題，而是連接鏈路中的細節沒有控制好。像德索連接器在相關產品設計與制造中，也會更加關注接觸穩定性與屏蔽結構，讓信號在傳輸過程中盡可能“干凈”。

很多時候，你看到的噪點，并不是信號本身，而是連接在“說話”。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 謝邀，作為一名老畫質黨，聊聊BNC插座對模擬信號底噪的影響究竟有多深 appeared first on BNC接頭網.

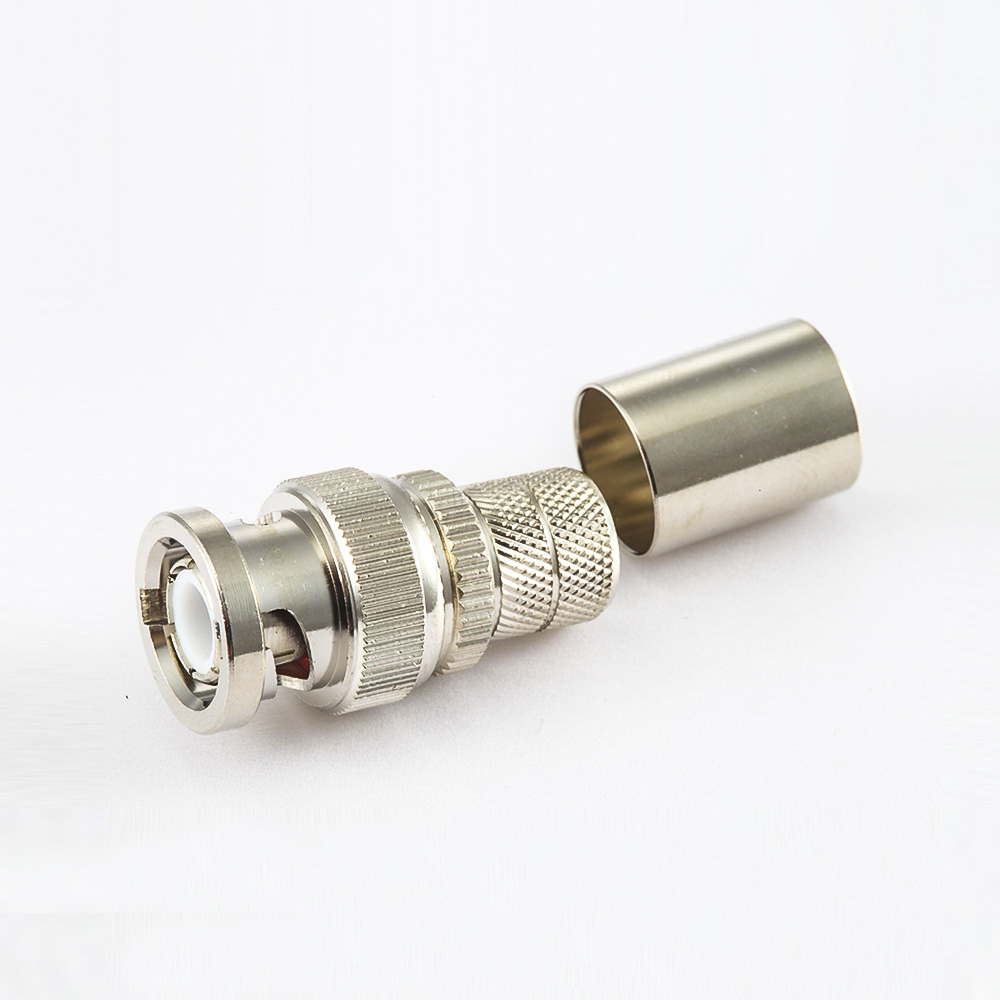

BNC公頭壓接直式RG213/SYV50-7電纜

The post BNC公頭壓接直式RG213/SYV50-7電纜 appeared first on BNC接頭網.

BNC 公頭直式壓接RG213/SYV50-7電纜

The post BNC 公頭直式壓接RG213/SYV50-7電纜 appeared first on BNC接頭網.

BNC 公頭直式壓接SYV50-5電纜

The post BNC 公頭直式壓接SYV50-5電纜 appeared first on BNC接頭網.

BNC 公頭直式壓接RG174/RG316電纜

The post BNC 公頭直式壓接RG174/RG316電纜 appeared first on BNC接頭網.

BNC 75歐姆公頭彎式壓接13電纜

The post BNC 75歐姆公頭彎式壓接13電纜 appeared first on BNC接頭網.

BNC 75歐姆公頭直式壓接SYV75-2電纜

The post BNC 75歐姆公頭直式壓接SYV75-2電纜 appeared first on BNC接頭網.

BNC 75歐姆公頭直式壓接RG179/SYV75-1.5電纜

The post BNC 75歐姆公頭直式壓接RG179/SYV75-1.5電纜 appeared first on BNC接頭網.
