德索連接器 · 王工

很多人剛接觸BNC都會問一個很“工程味”的問題：

為什么偏偏是 50Ω 和 75Ω？不是 60Ω、100Ω？

答案其實不只是電氣設計問題，背后還牽扯到一段通信工程“折中藝術”的歷史。

在德索連接器參與的一些培訓里，我通常會這樣總結：

這兩個數字，不是最完美的，而是“最現實的”。

一、先說結論：50Ω和75Ω分別是兩種“最優解”

50Ω：功率與損耗的折中最優

75Ω：信號損耗最小最優

本質是兩個不同目標下的“最佳選擇”

二、從物理本質講：阻抗不是隨便定的

同軸電纜的特性阻抗，取決于結構參數：

• 內導體直徑
• 外導體內徑
• 介質材料

簡單說

幾何結構決定阻抗

但問題來了：

不同阻抗，對應不同性能最優點

三、為什么是75Ω？（低損耗的極限點）

工程上有一個結論

當同軸結構接近75Ω時：

傳輸損耗最小

原因是：

• 電場與磁場分布更均衡
• 導體損耗與介質損耗達到一個平衡點

所以：

視頻、廣播、長距離傳輸 → 75Ω

四、為什么又有50Ω？（功率能力的折中點）

如果只追求最大功率傳輸，其實最佳點在：

大約 30Ω 左右

但問題是

損耗會變大

于是工程師做了一個經典折中：

在“功率能力”和“損耗”之間找平衡

最終落在：

約50Ω

五、50Ω vs 75Ω（核心差異）

一句話總結：

50Ω偏“能量”，75Ω偏“信號”

六、為什么這兩個標準能“活到今天”？

這就不是純技術問題了，而是

歷史路徑依賴

早期通信系統已經選定

后續設備全部沿用

產業生態形成

• 線纜
• 連接器
• 儀器

全部圍繞這兩個標準建立

成本與兼容性

改標準的代價太大

所以：

不是不能改，而是沒必要改

七、一個很多人踩的坑：50Ω和75Ω混用

很多人覺得：

“差不多能用”

但實際會發生

阻抗不匹配 → 反射

表現：

• 信號衰減
• 畫面失真
• 測試異常

高頻下更明顯

八、一個真實場景

某系統：

• 設備是50Ω
• 線纜用了75Ω

結果：

指標始終達不到

更換后：

問題直接解決

?? 寫在最后

50Ω和75Ω并不是隨意選擇的數值，而是工程實踐中在不同性能目標下形成的最優折中結果。一個偏向功率傳輸能力，一個偏向信號損耗控制，這種差異也決定了它們在不同應用場景中的長期共存。

在實際工程中可以明顯感受到，很多問題并不是設計復雜，而是基礎匹配沒有做好。像德索連接器在相關產品設計與應用中，也會更加關注阻抗匹配與系統一致性，讓連接在整個鏈路中保持穩定。

很多時候，技術標準之所以存在，不是因為它完美，而是因為：

它足夠好，而且被所有人接受。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有精密結構設計與制造能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、安防監控與工業射頻應用領域客戶。

The post BNC連接器的阻抗為什么偏偏是50歐或75歐？這背后有一段有趣的通信史 appeared first on BNC接頭網.

德索連接器 · 王工

這兩年“低空經濟”很熱，從巡檢、測繪到應急通信，無人機幾乎成了標配。

但有一次現場讓我印象很深：

整套圖傳系統沒問題，畫面卻斷斷續續。

團隊一開始懷疑：

• 天線
• 發射模塊
• 干擾環境

結果最后定位到——

一根BNC線纜接觸不穩定。

換掉之后，畫面立刻恢復。

在德索連接器參與的類似項目中，這種“看起來不起眼，但一出問題就是致命點”的情況，其實并不少見。

一、為什么是BNC？它在圖傳鏈路中的角色

很多人以為圖傳核心是：

發射模塊 + 天線

但中間還有一段關鍵鏈路：

射頻連接（線纜 + 接頭）

BNC在線路中通常承擔：

• 模塊與測試設備連接
• 圖傳信號調試接口
• 臨時或半固定鏈路

一句話總結：

它是“橋”，不是主角，但橋斷了全完

二、無人機場景，對連接的要求比你想得更苛刻

相比實驗室環境，無人機場景更“殘酷”：

1 振動持續存在

• 電機震動
• 飛行氣流

長時間作用在連接點

2 插拔頻繁

• 調試
• 更換模塊

接觸結構容易疲勞

3 空間受限

• 布線緊湊
• 彎折半徑小

對線纜和接口是考驗

三、BNC為什么還能“扛住”

很多人會問：

“這種老接口，真的適合無人機？”

答案是：

在特定場景下，反而很合適

優勢一：快速插拔

現場調試效率高

優勢二：結構直觀

不容易裝錯

優勢三：成本與可替換性

出問題可快速更換

四、但問題也恰恰出在它的“短板”

BNC的局限，在無人機場景會被放大

五、最容易被忽略的三個隱患

1 接觸不良

輕微松動 = 信號間歇中斷

2 屏蔽不連續

外界干擾進入

3 應力集中

線纜拉扯 → 接口疲勞

六、為什么它能成為“救命稻草”

不是因為它多先進，而是因為：

問題往往集中在“連接點”

當你排查完：

• 模塊
• 天線
• 軟件

最后發現：

只是一個連接問題

七、一個典型現場邏輯

排查順序通常是：

模塊 → 天線 → 環境

但真正高效的順序應該是：

先看連接 → 再看系統

八、工程上的優化建議

1 做好應力釋放

固定線纜，避免拉扯

2 定期檢查接口

防止松動和磨損

3 關鍵鏈路減少中間連接

降低故障點

4 必要時升級接口方案

高振動環境可考慮更高鎖定結構

?? 寫在最后

在無人機圖傳系統中，BNC線纜雖然只是一個連接部件，但其穩定性直接影響信號傳輸質量。在復雜環境下，連接點往往是最容易出現問題的環節，而這些問題又很容易被忽略。

在實際項目中可以明顯感受到，很多“系統級故障”，最終都可以追溯到連接細節。像德索連接器在相關產品設計與應用中，也會更加關注結構穩定性與抗振性能，讓連接在復雜環境中依然可靠。

很多時候，真正決定系統穩定性的，不是最復雜的模塊，而是：

那根你最不在意的線。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 低空經濟火了，但這根不起眼的BNC線纜竟然是無人機圖傳的“救命稻草”？ appeared first on BNC接頭網.

德索連接器 · 王工

先說結論：

你看到的“雪花點”“暗部躁動”，很可能不是設備問題，而是接口在“作妖”。

很多人會把底噪歸因于：

• 攝像頭
• 編碼器
• 電源

但在模擬鏈路里，有一個經常被忽略的源頭：

BNC插座本身。

在德索連接器這些年的項目經驗中，底噪異常但設備正常的案例，最后追溯下來，很多都和“接觸與結構細節”有關。

一、先把概念講清：底噪從哪里來？

模擬信號的“底噪”，本質上是：

信號鏈路中的隨機擾動 + 微小干擾的疊加

來源包括：

• 熱噪聲
• 接觸電阻波動
• 外部電磁干擾

而BNC插座，剛好處在：

信號進入系統的“第一道關口”

二、接觸電阻：那個看不見的噪聲源

BNC插座內部的接觸結構（中心針 + 彈片），決定了一個關鍵參數：

接觸電阻是否穩定

問題在于：

它不是一個“固定值”，而是會變化的

當接觸狀態不穩定時：

• 電阻微小波動
• 產生隨機電壓擾動

最終表現為：

底噪抬高

三、彈片結構：很多人忽略的關鍵點

彈片負責：

提供持續接觸壓力

如果出現：

• 彈性疲勞
• 材料不穩定
• 接觸面不均

就會導致：

接觸從“穩定”變成“臨界”

表現就是：

• 畫面偶爾抖動
• 暗部顆粒感增強

四、屏蔽結構：不只是“有沒有”，而是“好不好”

BNC的外導體不僅是結構件，更是：

屏蔽通道 + 回流路徑

如果存在：

• 接觸不完整
• 屏蔽不連續

就會：

引入外界干擾

在模擬信號中表現為：

底噪提升、畫面發“臟”

五、阻抗不連續：隱形的噪聲放大器

如果BNC插座存在：

• 結構偏差
• 介質不穩定

會導致：

阻抗不連續

結果是：

• 信號反射
• 高頻分量擾動

最終疊加成：

細碎噪聲（你看到的“雪花”）

六、為什么“換個頭就好了”

很多人有過這種經歷：

換一個BNC接頭，問題消失

原因很簡單：

接觸恢復穩定 + 屏蔽恢復完整

七、一個典型現場現象

某監控系統：

• 設備正常
• 電源穩定

但畫面有輕微閃點

排查后發現：

BNC插座彈片疲勞 + 接觸不良

更換后：

畫面明顯干凈

八、如何判斷是不是接口問題

你可以做幾個簡單驗證：

• 輕微晃動接口，看畫面是否變化
• 更換BNC接頭對比
• 檢查是否有松動或氧化

如果“動一下就變”，基本就是接觸問題

?? 寫在最后

BNC插座對模擬信號底噪的影響，并不是單一因素，而是接觸電阻、彈片結構、屏蔽完整性以及阻抗連續性共同作用的結果。這些因素在初期可能并不明顯，但在長期使用或環境變化中，會逐漸放大，最終體現在畫面細節上。

在實際工程中可以明顯感受到，很多“畫質問題”并不是源設備的問題，而是連接鏈路中的細節沒有控制好。像德索連接器在相關產品設計與制造中，也會更加關注接觸穩定性與屏蔽結構，讓信號在傳輸過程中盡可能“干凈”。

很多時候，你看到的噪點，并不是信號本身，而是連接在“說話”。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 謝邀，作為一名老畫質黨，聊聊BNC插座對模擬信號底噪的影響究竟有多深 appeared first on BNC接頭網.

德索連接器 · 王工

實驗室里最容易讓人“破防”的一幕，大概就是——

明明儀器很貴，波形卻一團糟。

常見表現：

• 上升沿變“圓”
• 波形有拖尾
• 高頻部分明顯衰減
• 頻率一高就失真

很多人第一反應是：

“示波器是不是有問題？”

但說實話，在我這些年的排查經驗里，真正的“元兇”往往很簡單：

BNC插頭的阻抗，用錯了。

在德索連接器參與的測試與應用場景中，這類問題非常常見，而且極具“迷惑性”。

一、BNC不是一個規格，而是“兩種世界”

很多人忽略了一點：

BNC分50Ω和75Ω

而且它們：

• 外觀幾乎一樣
• 可以互相插上
• 但電氣特性完全不同

二、阻抗不匹配，會發生什么

當你把50Ω系統里接入75Ω接口時，本質上發生的是：

阻抗突變

其結果就是：

• 信號反射
• 能量無法完整傳輸
• 波形被“拉扯變形”

如果用一個直觀比喻：

就像水流突然遇到不同口徑的管道

一部分繼續走，一部分反彈

三、為什么示波器表現會“異常”

示波器本身通常是：

50Ω輸入系統

如果你使用了：

• 75Ω BNC線
• 或 75Ω接頭

就會導致：

1 高頻分量被削弱

波形變“鈍”

2 反射疊加

波形出現畸變

3 幅值誤差

測量結果不準確

四、常見錯誤組合（非常典型）

五、為什么很多人沒意識到問題

這個坑之所以“隱蔽”，是因為：

1 低頻時不明顯

還能“湊合用”

2 外觀無法區分

很容易混用

3 問題是“漸進式”的

頻率越高，問題越嚴重

六、快速自檢方法

如果你懷疑阻抗問題，可以這樣排查：

• 查看BNC接口是否標注50Ω或75Ω
• 檢查整條鏈路是否統一
• 高頻測試時觀察波形變化
• 嘗試更換標準50Ω線纜對比

很多問題，一換就明白

七、工程中的正確做法

一句話總結：

全鏈路阻抗一致

包括：

• 信號源
• 線纜
• 接頭
• 測試設備

八、一個真實案例

在一個高速信號測試中：

• 示波器性能正常
• 信號源無問題

但波形始終異常

最終發現：

使用了75Ω BNC跳線

更換為50Ω后：

波形恢復正常

?? 寫在最后

示波器波形失真、頻率上不去，很多時候并不是設備問題，而是連接鏈路中的阻抗不匹配。BNC接口雖然外觀相同，但50Ω與75Ω的差異會在高頻環境中被迅速放大，直接影響測試結果的準確性。

在實際測試中可以明顯感受到，很多“復雜問題”的根源，其實是基礎參數沒有統一。像德索連接器在相關產品開發與應用中，也會更加關注阻抗一致性，讓連接鏈路在高頻環境中保持穩定。

很多時候，問題不在儀器，而在你忽略的那一節連接。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 示波器波形失真、頻率上不去？先別懷疑儀器，檢查一下你的BNC插頭阻抗 appeared first on BNC接頭網.

德索連接器 · 王工

在監控系統里，有一種問題特別“玄學”：

畫面時好時壞，一碰就正常。

很多人會先懷疑攝像頭、電源、編碼器，甚至開始重拉線。但在實際排查中，我見過太多類似案例，最后都指向同一個地方：

BNC接頭內部的彈片，已經“沒勁了”。

在德索連接器與項目現場的溝通中，這類問題幾乎是“高頻故障”。而它之所以難查，是因為——

它不是壞了，而是“慢慢失效”。

一、BNC接觸穩定的核心，其實是“彈力”

很多人以為BNC靠的是卡口結構，但真正負責信號傳輸的，是內部這套接觸系統：

• 中心針 中心彈片（信號通道）
• 外導體 外殼彈性接觸（屏蔽通道）

關鍵點在于：

持續穩定的接觸壓力

只有彈片提供足夠彈力，才能保證：

• 接觸電阻穩定
• 阻抗連續
• 信號不抖動

二、什么是“彈性疲勞”

彈片一般由彈性金屬制成，比如：

• 鈹銅
• 磷青銅

在長期使用中（尤其頻繁插拔），會出現：

彈性衰減（Elastic Fatigue）

表現為：

• 回彈力下降
• 接觸壓力減小
• 接觸點變“松”

三、為什么會導致“信號閃爍”

當彈片彈力不足時，會發生一個關鍵變化：

接觸從“穩定接觸”變成“臨界接觸”

也就是說：

• 有時接觸
• 有時不接觸
• 受振動或微小位移影響

最終表現為：

畫面閃爍 / 信號跳變 / 偶發黑屏

四、現場常見現象對照

如果你遇到以下情況，可以重點懷疑彈片問題：

五、為什么劣質BNC更容易出問題

低質量BNC接頭，問題通常集中在這幾方面：

1 材料不過關

彈片材料彈性差，恢復能力弱。

2 熱處理工藝不穩定

導致彈性不一致，壽命短。

3 結構設計不合理

彈片受力集中，容易疲勞。

4 加工精度不足

初始接觸狀態就不穩定。

這些問題疊加后，就會讓“壽命大幅縮水”。

六、工程中如何快速判斷

在現場，可以用幾個簡單方法判斷：

• 插拔手感是否松散
• 接頭是否容易晃動
• 是否對振動敏感
• 是否存在“碰一下就好”的現象

如果這些同時存在，大概率就是彈片問題。

七、解決方案：別修，直接換

這一點很現實：

彈性疲勞是不可逆的

所以：

• 調整 → 只是暫時
• 擠壓 → 可能更糟

最有效的方法：更換合格連接器

八、一個容易被忽略的認知

很多人會把問題歸結為：

“設備不穩定”

但實際上：

連接結構的不穩定，才是源頭

?? 寫在最后

BNC接頭看起來只是一個簡單接口，但它內部的彈片結構卻決定了接觸是否長期穩定。一旦彈性疲勞，接觸狀態就會從“穩定”變成“隨機”，從而引發各種看似無規律的信號問題。

在實際工程中可以明顯感受到，很多監控系統的閃爍問題，并不是設備本身，而是連接器在長期使用中的結構變化。像德索連接器在相關產品設計與選材中，也會更加關注彈片材料與彈性穩定性，讓連接器在長期使用中依然保持可靠接觸。

很多時候，系統的不穩定，并不是復雜問題，而是這些最基礎的結構在慢慢“失效”。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 識別劣質BNC接頭：為什么彈片彈性疲勞是監控信號閃爍的“元兇”？ appeared first on BNC接頭網.

The post 8mm儲能連接器200A接50平方線紅橙黃【燃爆市場】 appeared first on BNC接頭網.

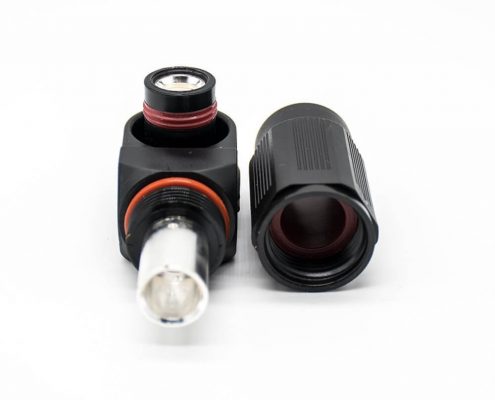

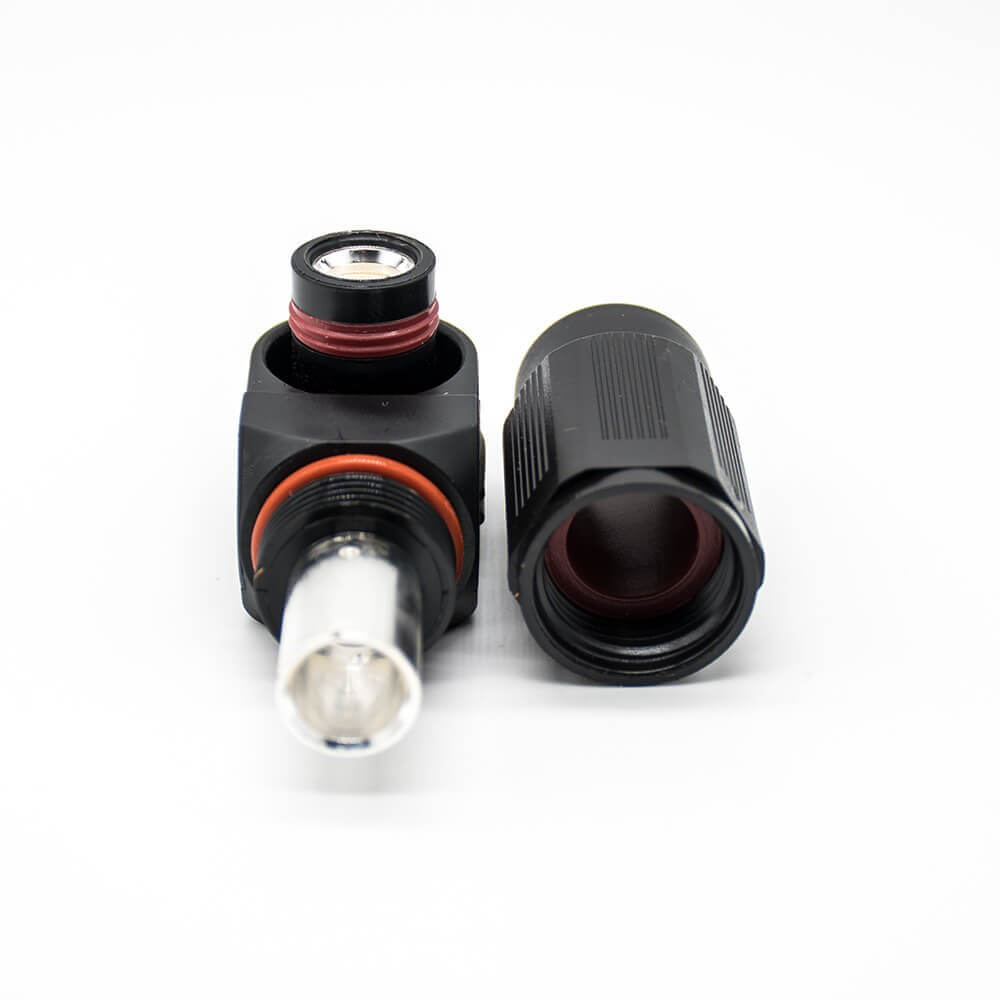

The post 150A儲能連接器8mm橙色款【銷量長紅】 appeared first on BNC接頭網.

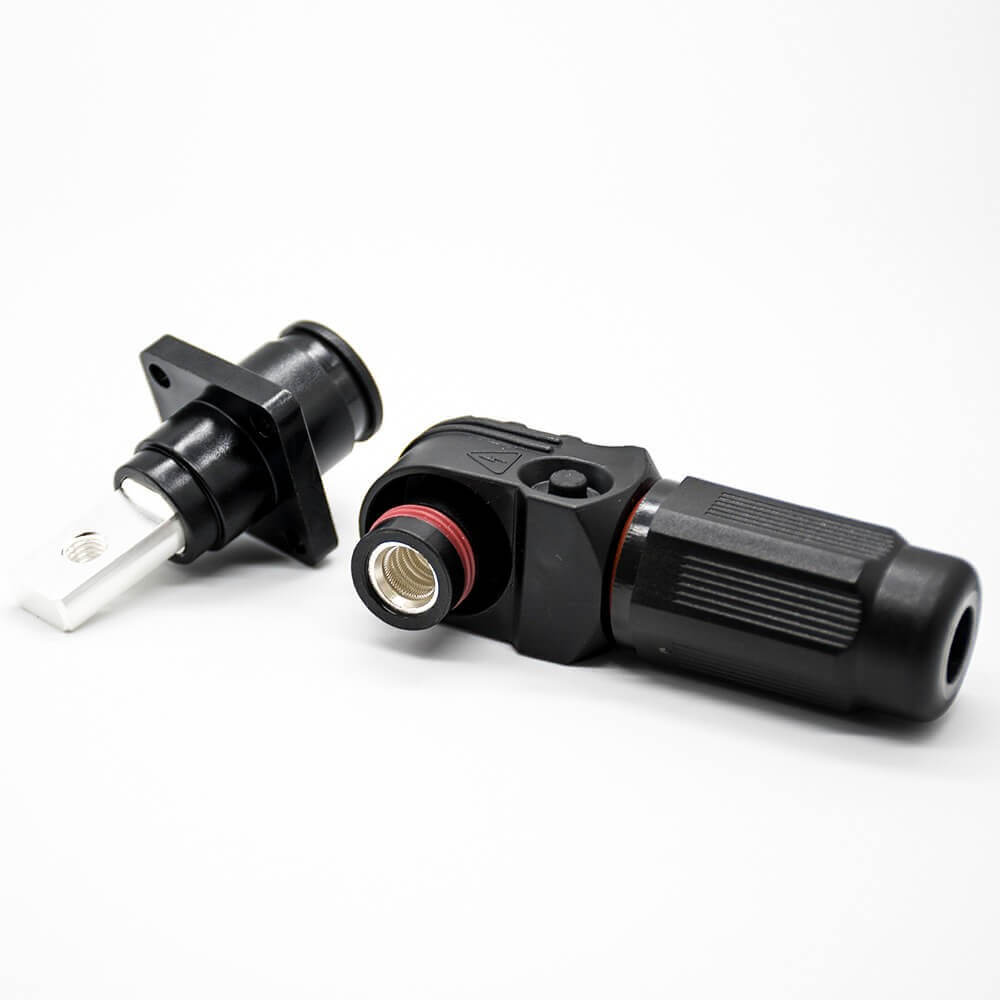

The post 150A儲能連接器電池電源插頭專用【源頭制造】 appeared first on BNC接頭網.
