1⃣ 了解 BNC直公頭的結構
BNC直公頭主要由以下幾個部分組成：
-
中心針：負責傳輸信號，常用材質為磷銅或鍍金針，保證導電性和耐久性。
-
絕緣體：隔離中心針與外殼，材料通常為 PTFE 或高溫塑料。
-
外殼：提供機械保護和屏蔽，常用黃銅鍍鎳或鍍金，確保耐腐蝕性和耐用性。
-
卡口旋鈕：旋轉卡口設計，使插拔快速且穩固。
小貼士
選擇 BNC直公頭前，先確認需要配合的母頭類型和線纜規格，確保接口兼容性。
2⃣ 阻抗與頻率匹配
-
阻抗選擇：常見阻抗為 50Ω（射頻通信、測試儀器）或 75Ω（視頻監控、廣播系統）。
-
頻率范圍：根據應用場景選擇直公頭頻率支持，低頻或高頻應用對 VSWR 和插入損耗要求不同。
小貼士
阻抗不匹配會導致信號反射、插損增加和畫面/數據抖動，務必選擇匹配阻抗的直公頭。
3⃣ 材質與工藝選擇
-
外殼材質：黃銅鍍鎳適合一般應用，鍍金或不銹鋼適合高頻或腐蝕環境。
-
中心針工藝：鍍金針耐磨、導電性能優良，適合多次插拔。
-
焊接/壓接方式：壓接型適合批量生產，焊接型適合現場或定制連接。
小貼士
工業環境或戶外場景可選擇防水型 BNC直公頭（IP67/IP68）以提高可靠性。
4⃣ 品牌與質量保障
選擇可靠品牌可降低項目風險。德索精密工業（Dosinconn）在 BNC直公頭領域有多年經驗：
-
全系列標準 BNC直公頭，支持 50Ω/75Ω 阻抗。
-
具備 ISO9001、RoHS 認證，嚴格出廠檢測（VSWR、接觸電阻、耐久性）。
-
支持定制線束、長度、阻抗和防護等級，滿足不同應用需求。
-
高批量供貨能力，確保工程項目按期交付。
小貼士
不要僅看價格，穩定性和信號性能是長期成本最重要的因素。
?? 5⃣ 應用場景參考
| 應用領域 | 推薦直公頭類型 | 備注 |
|---|---|---|
| 射頻通信 | 50Ω BNC直公頭 | 高頻信號傳輸，低插損 |
| 視頻監控 | 75Ω BNC直公頭 | CCTV、DVR/NVR 系統 |
| 測試儀器 | 高頻 BNC直公頭 | 示波器、信號發生器 |
| 工業控制 | 防水/壓接 BNC直公頭 | 工控現場或戶外環境 |
結語
選購 BNC直公頭時，需綜合考慮阻抗、頻率、材質、工藝、品牌和應用場景。
合理選型不僅保證信號穩定，還能降低后續維護成本。經驗豐富、質量可靠的供應商，如德索精密工業，可以提供全系列 BNC直公頭和定制線束方案，為項目提供長期可靠保障。
The post BNC直公頭怎么選 appeared first on BNC接頭網.
]]>The post BNC接插件全解析：線束方案與選型指南 appeared first on BNC接頭網.
]]>一、BNC接插件的結構與核心組成
BNC接插件采用 Bayonet（卡口式）旋轉鎖扣結構，其核心由以下部分組成：
| 項目 | BNC接插件結構說明 |
|---|---|
| 外殼結構 | 金屬外殼（銅/鋅合金），帶卡口式鎖扣 |
| 內部針芯 | 信號中心導體，用于接觸傳輸 |
| 絕緣介質 | PTFE / POM 用于隔離內外導體 |
| 外部接地屏蔽 | 實現穩定穩定射頻屏蔽 |
| 安裝方式 | 焊接、壓接、鎖緊螺母、卡板固定等 |
| 典型阻抗 | 50Ω / 75Ω |
核心特點：卡口鎖緊、插拔快速、結構牢固、兼容性強。
二、BNC接插件主要分類與應用差異
不同款式的 BNC 接插件對應不同設備與工程需求，以下為常見分類說明：
1. 按安裝方式分類
| 類型 | 特點 | 應用場景 |
|---|---|---|
| 面板式BNC母座 | 帶螺母固定，結構牢固 | 監控主機、儀器儀表、機箱面板 |
| PCB焊接式BNC母座 | 腿腳焊在PCB板上 | 視頻采集卡、通信板卡 |
| 線纜式BNC公頭 | 適合線束加工與裝配 | 攝像機線、測試線、射頻跳線 |
| 彎頭式BNC插頭 | 適合狹窄安裝空間 | 機架、內部布線、狹空間測試 |
2. 按阻抗值分類
| 阻抗 | 特點 | 代表應用 |
|---|---|---|
| 50Ω BNC | 更適合高頻射頻信號 | 無線電、儀器儀表、射頻測試 |
| 75Ω BNC | 更適合彩色視頻信號 | 監控系統、廣播視頻、閉路電視 |
三、BNC接插件在線束加工中的應用表現
BNC接插件線束加工特點：
-
可定制長度：10cm–10m
-
可選線材：RG174、RG316、75-3、75-5、RG58 等
-
可做直頭 / 彎頭 / 公頭 / 母座多種組合
-
支持多端接口轉換：BNC-SMA、BNC-Fakra、BNC-IPEX、BNC-RCA
常見加工方式：
| 加工類型 | 特點 | 應用 |
|---|---|---|
| BNC公頭壓接線 | 強度高，性能穩定 | 測試跳線、監控連接線 |
| BNC母座延長線 | 適合設備出線、面板延長 | 儀器儀表內部布線 |
| BNC轉換線束 | 適合多系統互連 | BNC-SMA、BNC-RCA、BNC-RA 等 |
四、BNC接插件如何選型？工程師常用判斷標準
| 使用需求 | 推薦接插件 |
|---|---|
| 設備端固定安裝 | BNC母座（螺母固定式/卡板式） |
| 外部跳線 / 測試線 | BNC公頭壓接式 |
| 狹窄空間布線 | 彎頭式BNC插頭 |
| 視頻傳輸系統 | 75Ω BNC |
| 射頻信號與測試 | 50Ω BNC |
| 需要面板信號引出 | 母座 + 線束延長線組合 |
一句總結：設備端選母座，線纜端選公頭，高頻選50Ω，視頻選75Ω。
五、可提供的BNC接插件與線束定制能力
本系列產品支持：
-
BNC公頭 / 母座 / 彎頭 / 鎖緊式 / PCB焊接式 / 面板螺母式
-
50Ω / 75Ω 全規格
-
定制線材：RG系列、75歐系列、同軸線等
-
定制線束：BNC-BNC、BNC-SMA、BNC-RCA、BNC-IPEX
-
支持OEM / ODM、樣品制作、批量加工
品牌信息
本文由 德索連接器（Deso） 技術團隊支持。
如需 BNC系列接插件、線束定制、工程端技術支持、樣品測試，可訪問官網：
The post BNC接插件全解析：線束方案與選型指南 appeared first on BNC接頭網.
]]>N型公頭轉BNC公頭電纜組裝接RG142線
產品規格
| 頻率范圍 | DC-14GHz |
| 阻抗 | 50Ω |
| 駐波比 | 1.5 Max |
| 插入損耗 | 1.8db |
| 絕緣電阻 | ≧5000MΩ |
| 峰值功率 | 2W(cw) |
| 工作溫度 | -40°C to + 85°C |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post N型公頭轉BNC公頭電纜組裝接RG142線 appeared first on BNC接頭網.
]]>n型外螺紋母頭四孔法蘭轉BNC直公頭接RG178線
產品規格
| 頻率范圍 | DC-14GHz |
| 阻抗 | 50Ω |
| 駐波比 | 1.5 Max |
| 插入損耗 | 1.8db |
| 絕緣電阻 | ≧5000MΩ |
| 峰值功率 | 2W(cw) |
| 工作溫度 | -40°C to + 85°C |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post n型外螺紋母頭四孔法蘭轉BNC直公頭接RG178線 appeared first on BNC接頭網.
]]>雙BNC頭同軸線直式公轉接射頻同軸線RG179
產品規格
| 頻率范圍 | DC-14GHz |
| 阻抗 | 50Ω |
| 駐波比 | 1.5 Max |
| 插入損耗 | 1.8db |
| 絕緣電阻 | ≧5000MΩ |
| 峰值功率 | 2W(cw) |
| 工作溫度 | -40°C to + 85°C |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 雙BNC頭同軸線直式公轉接射頻同軸線RG179 appeared first on BNC接頭網.

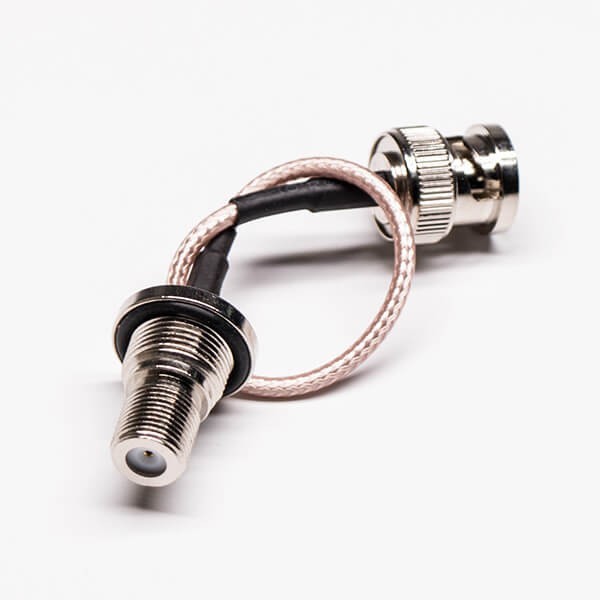

]]>BNC接口公頭直式轉穿墻F母頭射頻同軸線纜RG179
產品規格
| 頻率范圍 | DC-14GHz |
| 阻抗 | 50Ω |
| 駐波比 | 1.5 Max |
| 插入損耗 | 1.8db |
| 絕緣電阻 | ≧5000MΩ |
| 峰值功率 | 2W(cw) |
| 工作溫度 | -40°C to + 85°C |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC接口公頭直式轉穿墻F母頭射頻同軸線纜RG179 appeared first on BNC接頭網.
]]>BNC電纜直式公頭轉4孔法蘭N母頭線材組裝壓接
產品規格
| 頻率范圍 | DC-14GHz |
| 阻抗 | 50Ω |
| 駐波比 | 1.5 Max |
| 插入損耗 | 1.8db |
| 絕緣電阻 | ≧5000MΩ |
| 峰值功率 | 2W(cw) |
| 工作溫度 | -40°C to + 85°C |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC電纜直式公頭轉4孔法蘭N母頭線材組裝壓接 appeared first on BNC接頭網.
]]>BNC公頭轉N型母頭四孔法蘭直式組裝線材
產品規格
| 頻率范圍 | DC-14GHz |
| 阻抗 | 50Ω |
| 駐波比 | 1.5 Max |
| 插入損耗 | 1.8db |
| 絕緣電阻 | ≧5000MΩ |
| 峰值功率 | 2W(cw) |
| 工作溫度 | -40°C to + 85°C |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC公頭轉N型母頭四孔法蘭直式組裝線材 appeared first on BNC接頭網.
]]>
