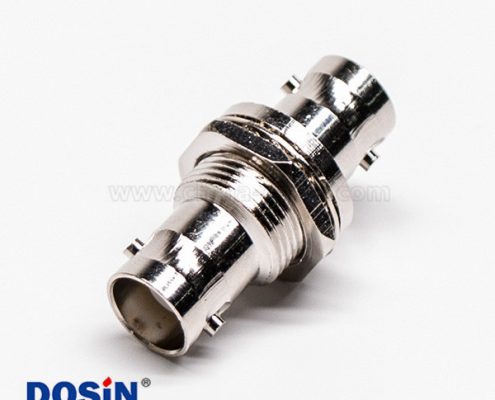

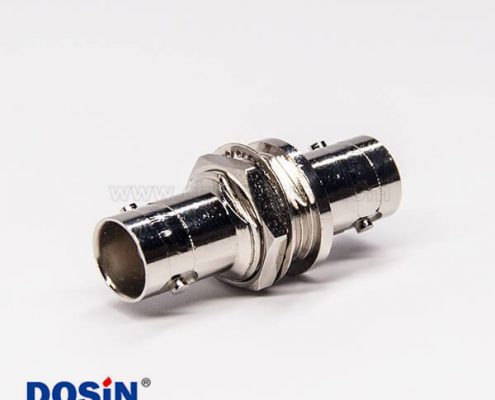

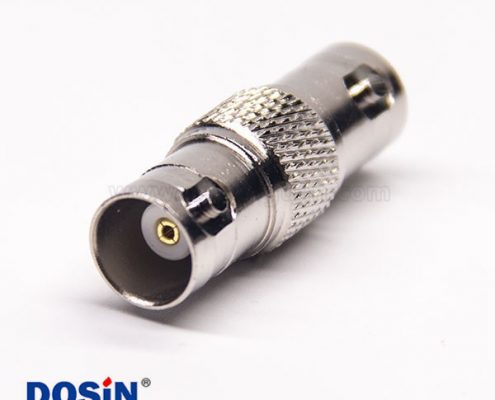

BNC母對母：結構特點、應用場景與線束解析

/在： /通過：

作者：周工｜射頻連接器與線束工程師
品牌：德索（Dosinconn）｜專注射頻與工業連接器及線束加工
官網：http://www.peauciel.com.cn/

在同軸視頻、監控系統與測試鏈路中，**BNC母對母（BNC Female–Female Adapter）**是一個非常常用的小型轉接件。
它不復雜，卻在實際項目里承擔著“延長”“轉接”“穿板”的重要角色。

兩端同為母接口，可讓兩條 BNC 公頭線纜順利銜接，使系統布線更靈活、設備安裝更自由。

以下將從結構、應用、線束搭配、工程師選型建議與品牌信息五個維度進行完整解析。

?? 一、結構特點：雙母端結構，讓連接更自由

1）雙母接口（Female–Female）

兩端均為孔型接口，可直接對接兩條 BNC 公頭線纜，適用于視頻與測試延長。

2）卡口鎖緊結構

BNC 標志性的 bayonet 卡口，輕擰即可鎖定，抗振動、不易松脫。

3）金屬屏蔽外殼

多為銅殼或鋅合金，表面鍍鎳或鍍金，可有效降低外界干擾。

4）支持 50Ω / 75Ω 兩種阻抗

  • 75Ω 用于監控視頻與廣電系統

  • 50Ω 用于射頻、儀器儀表與測試設備

?? 二、應用場景：監控、廣電與測試系統的萬能轉接件

1）視頻監控系統

?? 同軸視頻線延長
?? DVR/NVR 端轉接
?? 攝像頭布線中繼點

2）廣播影像系統

?? 機位信號延伸
?? 切換臺、調音臺視頻接口適配
?? 視頻矩陣前后級轉接

3）電子測試與實驗室

?? 示波器延長跳線
?? 射頻測試平臺排線
?? 儀器儀表端口轉接

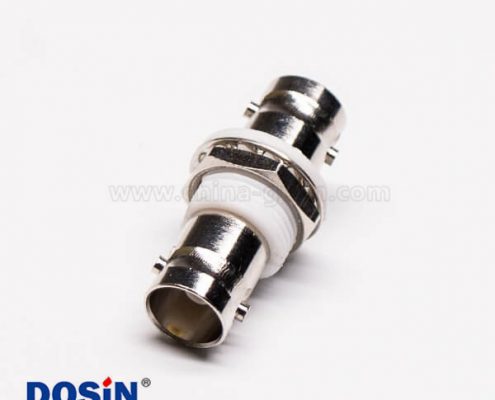

4）機柜 / 設備面板穿板

?? 母對母可作為“面板母座”使用
?? 將內部信號引出到設備外側，便于維護

?? 三、線束搭配解析：組成更靈活的布線方案

雖然 BNC母對母本身不帶線，但常與同軸線組成系統方案。

常用線材搭配：

  • RG58 / RG59 / RG6

  • 50Ω 射頻同軸線

  • 75Ω 視頻監控線

  • 機柜內部短跳線

可定制模塊：

  • 線長

  • 端接類型（BNC公頭、母頭、彎頭）

  • 屏蔽結構（單編織 / 多編織）

  • 護套（PVC、PE、耐彎折 TPU）

適用于監控工程、測試平臺、視頻采集設備等。

?? 四、工程師選型建議（實戰版）

如果正在做視頻或射頻布線，建議按以下要點選擇 BNC 母對母：

? 選擇正確阻抗

  • 視頻監控：75Ω

  • 射頻調試：50Ω

? 考慮是否要固定在面板

如果用于設備外殼，請選 帶螺母固定的穿板母對母

? 考慮插拔頻率

多次拆裝建議選擇耐插拔等級更高的工業級型號。

? 看設備端口方向

直式、穿板式、加長式可按空間布局選擇。

一句話總結：
阻抗要對，結構要穩，用途要清，才能避免信號損耗與松脫問題。

?? 品牌信息（與原版保持一致）

德索連接器（Dosinconn）｜專注射頻連接器與工業線束加工
工廠：廣東江門
主營產品：BNC / SMA / N / TNC / UHF / M12 / M8 / FAKRA 等
服務：打樣、小批量、中大批量、來圖來樣加工
應用：監控工程、通訊設備、儀器儀表、工業控制

?? 郵箱：kenconn@foxmail.com
?? 官網：http://www.peauciel.com.cn/

BNC轉接頭：結構特點、應用場景與線束解析

/在： /通過：

作者：周工｜射頻與工業線束工程師
品牌：德索（Dosinconn）｜專注射頻連接器與線束加工
官網：http://www.peauciel.com.cn/

在視頻監控、弱電工程、廣播系統以及射頻儀器中，BNC 轉接頭算是“萬能適配器”。
它的存在解決了各種接口不匹配的問題，讓不同設備、不同線纜之間實現標準化鏈接。

雖然是小小一顆轉接頭，卻能顯著提升布線效率與兼容性。
下面將從結構、應用、方式選擇、線束加工與工程師建議幾個維度進行解析。

一、結構特點：BNC轉接頭為什么這么萬能？

BNC 轉接頭本質上是兩端接口或結構不同的適配器，其核心結構特點包括：

?? ① 雙接口連接

BNC 轉接頭通常由兩個不同類型的端子組成，例如：
? BNC 公 ? BNC 母
? BNC ? RCA
? BNC ? SMA
? BNC ? N 型
實現跨設備、跨部門的快速適配。

?? ② 卡扣式結構 + 金屬屏蔽

保持 BNC 的優勢：

  • 插拔迅速

  • 鎖扣穩定

  • 抗干擾性能強
    非常適合視頻信號、弱電監控與射頻設備。

?? ③ 全金屬外殼（銅殼優于鐵殼）

提升：

  • 強度

  • 屏蔽能力

  • 使用壽命
    并減少干擾與信號損耗。

?? ④ 阻抗類型分為 50Ω / 75Ω

  • 視頻監控 → 75Ω

  • 射頻測試 → 50Ω

工程中必須匹配使用。

二、應用場景：在哪些項目中必須用到 BNC 轉接頭？

BNC 轉接頭最常用于以下行業場景：

?? 視頻監控工程（CCTV）
BNC 公母轉接、BNC ? RCA、BNC ? F 頭等常見。

?? 廣播電視系統
攝像機、切換臺、矩陣之間的接口適配。

?? 儀器儀表與測試平臺
示波器、頻譜儀、信號發生器常需要轉接頭。

?? 弱電綜合布線
用于臨時轉換或設備改造、舊設備兼容。

?? 實驗室、研發測試
跨設備、高頻模塊常需適配接口。

?? 視頻采集卡、編碼器、處理器
BNC ? 其他標準之間轉換。

共同特征：
? 設備多樣
? 接口標準不統一
? 需要快速適配與工程效率

三、常見類型說明（工程師可讀版）

以下是視頻/射頻工程最常用的幾類 BNC 轉接方式：

① BNC 公 ? BNC 母

用于延長、轉向或重新組織線序，最常見。

② BNC ? RCA

用于民用視頻、老式監控系統。

③ BNC ? SMA

用于天線、射頻模塊與視頻設備協同。

④ BNC ? N 型

用于測試平臺與戶外射頻系統適配。

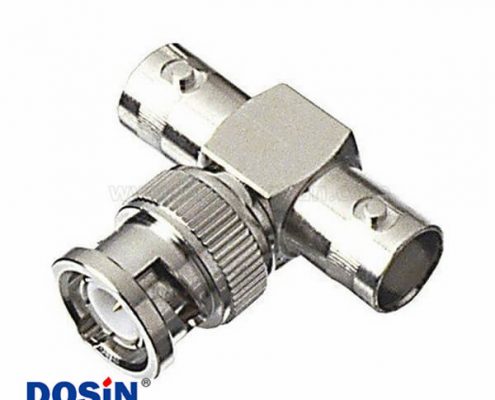

⑤ BNC T 型 / 雙通 / 三通

用于信號分配、雙設備同步輸入。

⑥ BNC 公 ? 公 / 母 ? 母

解決性別不匹配問題。

無論哪種形式，本質都是為了統一接口與提升兼容性。

四、BNC轉接線束：當轉接不止是一個轉接頭

除了單獨的轉接頭，工程中更常用：

?? ① BNC 轉接線束

長度可選 10cm～20m
支持：

  • BNC ? RCA

  • BNC ? SMA

  • BNC ? F 頭

  • BNC ? IPEX

適合監控、測試、通信等場景。

?? ② BNC 防水轉接線

適用于戶外、潮濕或惡劣環境。

?? ③ BNC 面板轉接線

用于設備后殼、工控機、機房機柜。

德索支持：
量產、小批量、定制加工與快速打樣。

五、工程師選型建議（實戰版）

給正在做監控、測試、射頻工程的你幾個快速判斷：

? 視頻監控系統

→ 選擇 75Ω BNC 轉接頭
→ 常用 BNC ? RCA、BNC 公母轉

? 射頻、通信設備

→ 使用 50Ω BNC ? SMA / N 型

? 戶外環境

→ 推薦 防水 BNC 轉接線

? 信號靈敏或高頻測試

→ 使用銅殼鍍鎳版本，避免鐵殼信號不穩

? 設備接口不統一

→ 先做接口確認，再選配相應轉接頭

一句話總結：
BNC 轉接頭=設備兼容的快速解決方案，讓布線更靈活、項目更高效。

品牌信息

德索連接器（Dosinconn）｜專注射頻連接器與工業線束加工
工廠｜廣東江門
應用行業｜安防監控、廣播設備、通信設備、儀器儀表
官網：http://www.peauciel.com.cn/

?? 郵箱：kenconn@foxmail.com

BNC視頻接頭：結構特點、應用場景與線束解析

/在： /通過：

作者：周工｜射頻與工業線束工程師
品牌：德索（Dosinconn）｜專注射頻連接器與線束加工
官網：http://www.peauciel.com.cn/

在視頻監控、同軸傳輸、安防布線與廣播系統中，BNC視頻接頭是最常見的標準接口之一。
雖然它體積不大，但在工程項目中扮演著信號穩定性、傳輸質量、抗干擾性能的關鍵角色。

為了讓工程師、采購和安裝人員快速理解 BNC 視頻接頭的特點，這篇文章從結構、應用場景、線束加工與工程實戰建議幾個方面展開解析。

一、結構特點：BNC為什么適合視頻信號？

BNC 視頻接頭之所以在監控與廣播行業使用多年，核心源自以下結構特點：

?? ① 卡口式鎖緊結構

這是 BNC 最典型的結構特征：
? 半旋卡緊
? 鎖定明確
? 插拔快速且不易松動

非常適合震動設備、戶外環境與需要快速更換的場景。

?? ② 50Ω / 75Ω 兩種阻抗版本

  • 75Ω 用于視頻傳輸（監控、廣播）

  • 50Ω 用于射頻信號（測試、通信）

視頻工程中必須使用 75Ω。

?? ③ 金屬屏蔽外殼

減少干擾
避免信號衰減
適合長距離同軸傳輸

?? ④ 多種線纜規格可選

兼容常見視頻線材：

  • SYV75-3

  • SYV75-5

  • RG59

  • mini 同軸

二、應用場景：BNC視頻接頭在哪里使用？

BNC 視頻接頭常見于各類視頻信號系統：

?? 安防監控系統（CCTV）
道路監控、廣場監控、工業園區監控等。

?? 廣播電視系統
攝像機、切換臺、矩陣系統。

?? 視頻采集設備
采集卡、監視器、視頻轉換器。

?? 同軸視頻傳輸線束
適合長距離傳輸、信號衰減小。

?? 專業安防工程布線
施工、維護簡單，抗干擾能力強。

共同特點：
? 長距離
? 抗干擾
? 高可靠性
? 需要標準化接口

三、性能特點：看似普通，卻很講究

為了讓工程師更直觀理解，用要點方式呈現：

① 阻抗一致才能匹配

視頻系統必須用 75Ω BNC。
使用錯誤版本會導致：

  • 信號模糊

  • 拍點

  • 圖像干擾

② 材質影響壽命和信號質量

  • 銅殼鍍鎳、鍍金針芯效果最佳

  • 便宜鐵殼易氧化影響穩定性

③ 同軸結構決定傳輸質量

必須與線材一致阻抗：

  • SYV75-3

  • SYV75-5

  • RG59

否則視頻衰減嚴重。

④ 適合戶外時可選 防水版

常搭配 IP67 外殼與防水尾套。

四、BNC視頻線束加工：影響畫質的關鍵環節

德索（Dosinconn）在視頻工程中常見加工方式包括：

?? 直頭／彎頭選擇

直頭用于常規布線
彎頭適合狹窄空間、轉角設備

?? 支持多種線材

  • SYV75 系列

  • RG59 系列

  • mini 同軸

  • 特殊柔性線材定制

?? 可做多種組合線束

  • BNC–BNC 視頻線

  • BNC–RCA 轉接線

  • BNC–SMA 視頻/射頻混合方案

  • 防水 BNC 視頻線

?? 專業級工藝要求

  • 絕緣層不過度損傷

  • 焊接點加固

  • 屏蔽層完整壓接

  • 整線排布美觀

高質量的加工直接影響視頻畫面穩定性。

五、工程師選型建議

給正在做視頻布線的工程師幾個快速判斷標準：

? 監控與視頻傳輸

→ 一律選用 75Ω BNC + SYV75-3 / 75-5 線材

? 距離較長（超過80米）

→ 推薦 SYV75-5 或更高規格

? 戶外環境

→ 使用 防水 BNC（IP67）

? 空間狹窄

→ 使用 彎頭 BNC

? 信號需要穩定可靠

→ 不要選擇便宜鐵殼，使用銅殼鍍鎳版本

一句話總結：
BNC 視頻接頭=可靠、穩定、高抗干擾的視頻傳輸方案。

品牌信息

德索連接器（Dosinconn）｜專注射頻連接器與工業線束加工
工廠｜廣東江門
應用行業｜安防監控、廣播設備、通信設備、儀器儀表
官網：http://www.peauciel.com.cn/



?? 郵箱：kenconn@foxmail.com

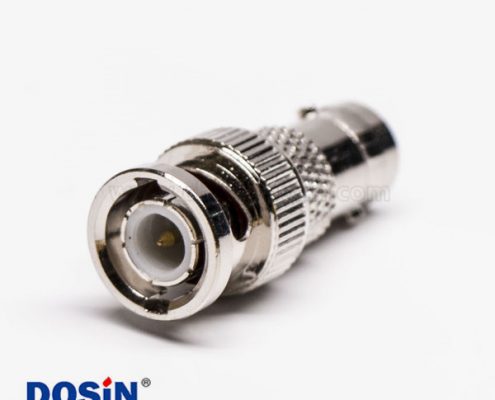

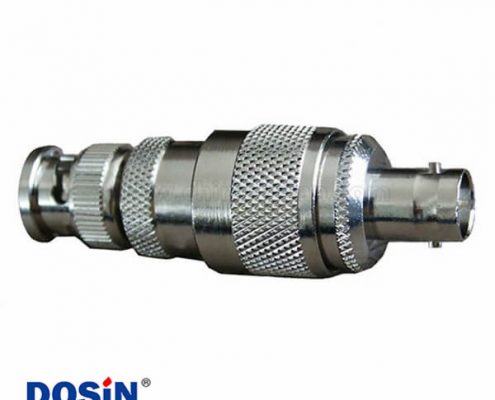

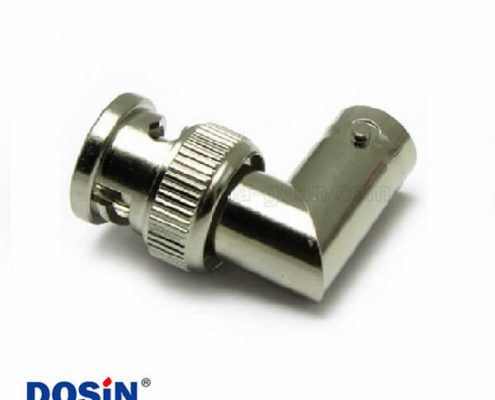

BNC公轉母連接器：結構特點、應用領域與線束定制解析

/在： /通過：

在射頻、視頻監控、測試測量設備中，BNC 公轉母連接器（BNC Adapter） 是工程師工具箱里最常見、最實用的中繼小配件之一。
它能在不改動設備接口的情況下，實現延長、適配、方向轉換等功能，是 RF 系統中不可或缺的“小接口魔法師”。

雖然體積小，但結構、屏蔽能力與穩定性都直接影響信號質量。下面我們系統解析它的結構、用途與選型關鍵點。

01｜BNC 公轉母連接器的結構特點 ??

作為一種延長或中間適配接口，BNC 公轉母連接器通常由高精度金屬件構成，結構簡單但要求穩定可靠。

核心結構特性：

  • ?? 公頭 + 母座組合：一端 BNC 公頭，一端 BNC 母座。

  • ?? 卡扣式鎖定結構：標準旋轉卡口，插拔快速穩定。

  • ?? 全金屬屏蔽外殼：降低信號衰減、抗干擾能力強。

  • ?? 50Ω / 75Ω 雙阻抗可選：滿足射頻或視頻兩大系統。

  • ?? 鍍鎳或鍍金觸點：保證低接觸電阻與長期穩定性。

02｜BNC 公母延長轉換的優勢亮點 ?

  • ?? 快速實現延長/轉換：不用焊線或換線纜，隨插隨用

  • ? 低損耗傳輸：保持阻抗一致性，穩定視頻/RF信號

  • ?? 兼容儀器設備：示波器、監控系統、檢測設備等通用

  • ?? 鎖扣結構更安全：避免松動造成信號不穩定

03｜典型應用場景 ??

BNC 公轉母連接器常見于各種射頻與視頻信號場景中：

  • ?? 視頻監控：用于同軸延長、設備接口重定向

  • ?? 廣播電視系統：75Ω 視頻信號優化傳輸

  • ?? 測試測量儀器：示波器、頻譜儀、信號源

  • ?? 通信設備：射頻信號轉換、設備中轉

  • ?? 工程安裝維保：快速適配接口、免改線

當你需要“臨時過渡”“延長幾厘米”“改一下接口方向”時，它基本就是最佳解決方案。

04｜BNC 公對母連接器規格參數??

項目 技術參數
連接方式 BNC 公頭 ? BNC 母座
阻抗類型 50Ω / 75Ω
鎖定方式 卡口旋鎖式
屏蔽結構 全金屬屏蔽外殼
導體材料 黃銅鍍鎳 / 鍍金觸點
頻率范圍 0～3GHz（依結構略有變化）
安裝方式 直接插裝，無需工具
應用系統 RF 射頻 / 視頻監控 / 儀器測量

05｜支持線束定制（OEM/ODM）??

為滿足工程項目需求，我們可提供：

  • ?? BNC 公轉母延長線（各長度可定制）

  • ?? BNC 公頭／母頭與 RG174／316／SYV75-3 定制線束

  • ?? BNC—SMA／BNC—N／BNC—IPEX 等混合跳線

  • ?? 屏蔽雙層／防水版／柔性版線束加工

  • ?? 工程打號、束線、標簽、噴碼服務

全程支持批量生產、樣品加急、準確阻抗調校。

工程師選型建議（實用貼）??

選擇 BNC 公母轉換件時，可參考以下重點：

  • 阻抗需匹配系統
    視頻一般用 75Ω；射頻多為 50Ω

  • 優先選擇全金屬結構
    抗干擾更強，對于監控工程必選

  • 注意插拔方向
    彎頭 / 轉接類型可根據布線合理選擇

  • 如需戶外使用
    建議搭配防水結構或使用防水膠封裝

  • 高頻測試場景
    選低損耗、高精度鍍金觸點版本

簡而言之：
“信號越關鍵，越要選更高規格的公母轉換器。”

關于我們（品牌信息）??

我們深耕工業連接器與線束加工 15+ 年
主營 BNC/SMA/N/FAKRA/HSD/M 系列工業連接器與線束定制
支持 OEM/ODM、工程選型、批量定制、快速打樣

BNC轉接頭生產工廠選哪一家靠譜

/在： /通過：

BNC轉接頭產品是bnc連接器中的一個細分品類，在市場上，有著一定的需求量，當客戶們遇到bnc轉接頭項目采購工作時，也會優先去考慮找一個優質的bnc轉接頭生產工廠，但是市面上有那么多家BNC轉接頭生產工廠，客戶們選擇起來眼花繚亂，到底BNC轉接頭生產工廠選哪一家靠譜呢？

德索五金電子工程師指出，BNC轉接頭是一個外部總線標準，用于規范電腦與外部設備的連接和通訊，BNC轉接頭即插即用和熱插拔功能。USB接口可連接127種外設，如鼠標和鍵盤等。BNC轉接頭是在1994年底由英特爾等多家公司聯合在1996年推出后，已成功替代串口和并口，已成為當今電腦與大量電子智能設備的必配接口。

BNC轉接頭版本經歷了多年的發展，對于大多數工程師來說，開發BNC轉接頭產品主要障礙在于：要面對復雜的BNC轉接頭協議、自己編寫B(tài)NC轉接頭設備的驅動程序、熟悉單片機的編程。這不僅要求有相當?shù)腣C編程經驗、還能夠編寫B(tài)NC轉接頭的硬件（固件）程序,所以大多數人放棄了自己開發USB產品。為了將復雜的問題簡單化，有些BNC連接器廠家特別設計了BNC轉接頭協議轉換模塊。BNC轉接頭模塊可以被看作是一個BNC轉接頭協議的轉換器，將電腦的BNC轉接頭轉換為一個透明的并行總線，就象單片機總線一樣，從而幾天之內就可以完成BNC轉接頭產品的設計。

上文介紹的“BNC轉接頭生產工廠選哪一家靠譜”就介紹到這里了，更多“BNC轉接頭生產工廠選哪一家靠譜”相關的知識，德索運營團隊會繼續編輯整理發布在bnc資訊專題與您分享。東莞市德索五金電子有限公司17年專業于BNC連接器、bnc線束、bnc轉接頭，bnc配件等生產研發，產品品類已達20000余種,完全能夠滿足各類高端客戶對質量的需求。您想要的bnc線束，上德索，都可以滿足您的要求。

本文來源：http://www.peauciel.com.cn/changshi/6752/

三同軸bnc連接器 黑色塑膠外殼 直式

關于BNC轉接頭的規格

/0 評論/在： /通過：

在我們采購BNC轉接頭的工作中，如果對于BNC轉接頭的規格都不太了解的話，小編表示很懷疑，這樣真的能采購合適的BNC轉接頭產品嗎?一名電子元器件行業的從業人員，應該多了解一些BNC轉接頭規格方面的基礎知識，下面德索電子小編將會從電器性能、機械性能、環境性能三個方面來為您講解。

第一、電氣性能

阻抗： 50 ohm/75ohm

頻率范圍：50 ohm 為 0~4 GHz / 75 ohm 為 0~1 GHz

電壓駐波比：直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz

耐電壓：1500 V rms

工作電壓：500 V rms

中心接觸電阻：≦ 1.5 mΩ (Milliohms max.)

外接觸電阻：≦ 2.0 mΩ (Milliohms max.)

絕緣電阻：≧5 × 103 mΩ (Milliohms min.)

第二、機械性能

耦合方式：卡口連接

保持力：6 lbs min.

配接耐久性：≧500 cycles

第三、環境性能

溫度范圍：Teflon -55oC~+155oC / POM -40oC~+60oC

螺母鎖定保持力：100 lbs. min.

振動：MIL-STD-202 Meth. 204

抗腐蝕性：MIL-STD-202 Meth. 101

閱讀完上述內容之后，您對于BNC轉接頭規格方面的知識應該有個基本認識了，希望各位讀者能將BNC轉接頭規格知識運用到自己的采購工作中，采購自己需要的產品。德索電子，十三年的BNC接頭、BNC轉接頭、BNC線材生產經驗，ISO認證，一年內質保服務，廣大客戶請放心采購。
