看完你就明白的BNC和RCA接口在音視頻領域的使用

/

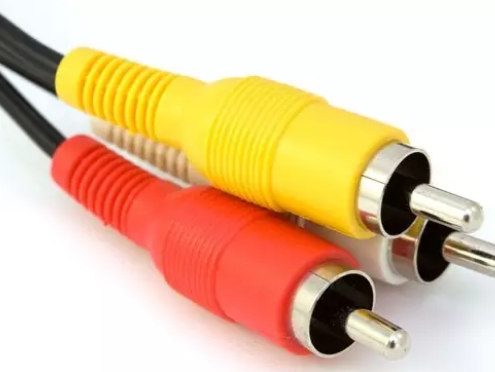

音視頻領域的接口很多，之前我們也有介紹過，本文我們將詳細圍繞其中的BNC和RCA接口進行介紹，作為其中非常常見的視頻和音頻傳輸接口，在設備傳輸中有著各自的優勢。 一、BNC接頭 同軸線纜適配器，BNC公頭/RCA母頭 同軸線纜適配器，BNC母頭/F型公頭 BNC接頭有別于普通15針D-SUB標準接頭的特殊顯示器接口。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。主要用于連接工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。 二、RCA接頭 RG59A同軸線纜，RCA公頭/BNC公頭 3線RCA音頻/視頻線纜，RCA公頭/公頭 RCA接頭是目前為止最為常見的一種音/視頻接線端子，俗稱蓮花插座。它并不是專門為哪一種接口設計，既可以用在音頻，又可以用在普通的視頻信號。 RCA端子采用同軸傳輸信號的方式，中軸用來傳輸信號，外沿一圈的接觸層用來接地，可以用來傳輸數字音頻信號和模擬視頻信號。RCA音頻端子一般成對地用不同顏色標注：右聲道用紅色，左聲道用黑色或白色。有的時候，中置和環繞聲道連接線會用其他的顏色標注來方便接線時區分，但整個系統中所有的RCA接頭在電氣性能上都是一樣的。一般來講，RCA立體聲音頻線都是左右聲道為一組，每聲道外觀上是一根線。 三、兩者的優勢 BNC接口主要作用是傳輸視頻信號，RCA其主要傳輸音頻信號。 不同的接口其優點和作用也是不同的，如BNC接頭可以讓視頻信號互相間干擾減少可達到最佳信號響應效果。此外由于BNC接口的特殊設計連接非常緊不必擔心接口松動而產生接觸不良。 而RCA接口實現了音頻和視頻的分離傳輸，這就避免了因為音/視頻混合干擾而導致的圖像質量下降。 四、注意事項 BNC接口與傳輸的視頻信號最終顯示畫面質量沒有直接的關系，有些人會誤認為視頻質量低會不會是BNC接口質量不好，其實不然，畫面質量和設備顯卡，傳輸線纜，顯示器質量，周圍干擾等因素有關系，想要BNC顯示效果最大化，上面每個屬性都要有保證。當然BNC和復合視頻接口也是互通的，可以通過轉接頭實現互轉，信號沒有損失。 今天給大家分享的同軸數字線材中BNC接口和RCA接口的作用就到此為止，如果有更多想要了解與bnc相關的內容，可進入我們的bnc連接器專題頻道詳細了解。點擊：http://www.peauciel.com.cn/?…

你知道同軸數字線材中BNC接口和RCA接口有什么作用嗎？

/
數碼電子設備接口目前是非常多的，如常見的音視頻接口有HDMI、DVI、VGA、色差分量、復合視頻、BNC、S端子、RCA等。其中BNC接口和RCA接口是非常常見的視頻和音頻信號傳輸接口，生活我們經常能夠見到它們，比如VCD，DVD播放器，高清液晶電視，安防視頻監控設備等。它們還有兩個別稱，分別叫同軸電纜接頭和蓮花接口。但是很少有人能對著兩種常見的信號傳輸接口的特性非常了解，這里就給大家總結一下什么是BNC接口和RCA接口，它們有什么作用。 1、BNC接頭 BNC接頭有別于普通15針D-SUB標準接頭的特殊顯示器接口。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。主要用于連接工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。 2、RCA接頭 RCA俗稱蓮花插座，幾乎所有的電視機、影碟機類產品都有這個接口。它并不是專門為哪一種接口設計，既可以用在音頻，又可以用在普通的視頻信號，也是DVD分量(YCrCb)的插座，只不過數量是三個。RCA接頭是目前為止最為常見的一種音/視頻接線端子。這種雙線連接方式的端子早在收音機出現的時代便由RCA錄音公司發明出來，還有一個更老式、也比較奇怪的稱呼叫做“唱盤”接頭。 RCA端子采用同軸傳輸信號的方式，中軸用來傳輸信號，外沿一圈的接觸層用來接地，可以用來傳輸數字音頻信號和模擬視頻信號。RCA音頻端子一般成對地用不同顏色標注：右聲道用紅色，左聲道用黑色或白色。有的時候，中置和環繞聲道連接線會用其他的顏色標注來方便接線時區分，但整個系統中所有的RCA接頭在電氣性能上都是一樣的。一般來講，RCA立體聲音頻線都是左右聲道為一組，每聲道外觀上是一根線。 二者的優點及作用： BNC接口主要作用是傳輸視頻信號，RCA其主要傳輸音頻信號。不同的接口其優點和作用也是不同的，如BNC接頭可以讓視頻信號互相間干擾減少可達到最佳信號響應效果。此外由于BNC接口的特殊設計連接非常緊不必擔心接口松動而產生接觸不良。而RCA接口實現了音頻和視頻的分離傳輸，這就避免了因為音/視頻混合干擾而導致的圖像質量下降。目前音視頻設備上應用最廣泛的接口，幾乎每臺音視頻設備上都提供了此類接口。 注意事項：BNC接口與傳輸的視頻信號最終顯示畫面質量沒有直接的關系，有些人會誤認為視頻質量低會不會是BNC接口質量不好，其實不然，畫面質量和設備顯卡，傳輸線纜，顯示器質量，周圍干擾等因素有關系，想要BNC顯示效果最大化，上面的每一個因素都必須保證! 當然BNC和復合視頻接口也是互通的，可以通過轉接頭實現互轉，信號沒有損失。（文章來源于網絡，如對文章來源有疑義，請通過微信平臺聯系CarCAV） 今天給大家分享的同軸數字線材中BNC接口和RCA接口的作用就到此為止，如果有更多想要了解與bnc相關的內容，可進入我們的bnc連接器專題頻道詳細了解。點擊：http://www.peauciel.com.cn/?…

知識科普BNC接口按接屏蔽線的方法

/
BNC接頭中的屏蔽線，在復雜環境中起著很重要的作用，如果沒有接好，不僅容易跳信號音頻受損，甚至還會沒有信號，所以為了保證傳輸的穩定性，BNC接口的屏蔽線也需要安裝到位。 一、BNC接頭接帶屏蔽線的方法 以下是兩種常見的BNC屏蔽線的接法： 1、平衡接法 所謂平衡接法就是用兩條信號線傳送一對平衡的信號的連接方法，由于兩條信號線受的干擾大小相同，相位相反，最后將使干擾被抵消。由于音頻的頻率范圍較低，在長距離的傳輸情況下，容易受到干擾。 因此，平衡接法作為一種抗干擾的連接方法，在專業設備的音頻連接中最為常見。在家用電器的連接線中也有用兩芯屏蔽線作音頻連接線的，但是，它傳輸的是左右聲道，是兩個信號，不屬于平衡接法。 2、不平衡接法 不平衡接法就是僅用一條信號線傳送信號的連接方法，由于這種接法容易受到干擾，所以只一般在家用電器上或一些要求較低的情況下使用。 XLR…

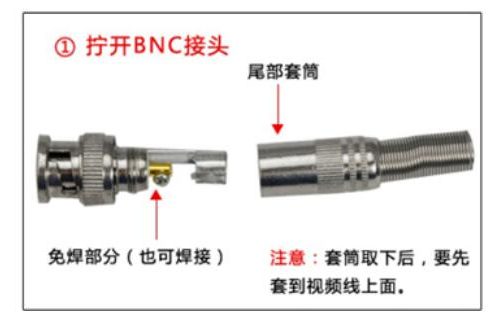

超詳細的bnc接頭制作步驟薦讀！

/
BNC接頭概述 BNC接頭是監控工程中用于攝像設備輸出時導線和攝像機的連接頭。有別于普通15針D-SUB標準接頭的特殊顯示器接口。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。 主要用于連接工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。 BNC接頭，是一種用于同軸電纜的連接器，全稱是Bayonet…

為您揭曉，tnc接口是BNC連接器的螺紋版本的嗎？

/
TNC連接器是用于無線電設備和測試儀表中連接同軸電纜連接器，全稱為TNC反極性公頭(TNC…

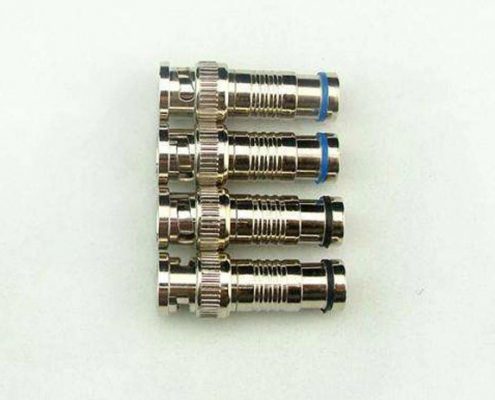

來學習一下BNC連接器的質量判別方法吧

/
BNC連接器作為設備和設備BNC連接器無論用銅還是鋅合金做的外觀都差不多的重要元件，在監控工程中用量大，一臺16進32出的分配器就有48個BNC母座，一臺大型距陣有數百個BNC母座，一個大一點的監控工程使用上千個BNC連接器，有1%的不良品就會造成十多處故障，大工程用質量差的BNC連接器售后服務將十分麻煩，它質量的好壞直接影響工程的效果卻容易受到忽視，BNC連接器故障通常是時好時壞，在監控工程中出顯常見故障是，有時有圖像有時沒圖像，或圖像不明干擾，圖像質量下降等，甚至出現一些奇怪故障或用一段時間后再出問題，占用工程人員大量時間排查故障。 BNC射頻連接器是當下很多多媒體產品的數據傳輸接口，運用非常廣泛。 隨著行業競爭的越來越激烈，在bnc連接器材料的選擇上也出現了五花八門。通常一個好的bnc連接器，就金屬材質上的要求，就是要有良好的傳導性，銅是傳導性最好的金屬。但是因為銅本身的價格比較高，所以使用純銅，現在是比較少的。 另外銅本身易被氧化，不利于接觸傳到，就需要在外表鍍上耐氧化的金屬，比如鋅，銀，錫等。 現在市面上較好的bnc連接器就是金屬使用純銅鍍鋅或銀，搭配好的PVC塑料件，使整個BNC連接器達到一個良好的傳導件。 BNC公座的和BNC母坐接觸時，…

了解一下bnc連接器的相關知識有哪些

/
bnc連接器是一種用于同軸電纜的連接器，全稱是BayONet…

科普BNC接頭連接器的幾種配插形式

/
BNC接頭連接器可以說是射頻連接器產品中比較火熱的產品之一，市場的需求一直很旺盛，特別是在通信系統的應用。BNC接頭連接器的配插形式主要包含了卡接式、嵌入式、螺紋式、滑入式四個類別，具體它的配插形式有哪些呢？ BNC接頭連接器可以說是射頻連接器產品中比較火熱的產品之一，市場的需求一直很旺盛，特別是在通信系統的應用。BNC接頭連接器的配插形式主要包含了卡接式、嵌入式、螺紋式、滑入式四個類別，具體它的配插形式有哪些呢？以下就由德索五金電子的工程師為大家介紹： 【卡接式配插結構類型】 卡接式配插結構BNC連接器的主要特點是，連接器只要旋轉90度就可以鎖定，連接速度快，穩固。適用于頻繁裝卸的設備，廣泛用于網絡系統、儀器儀表等領域。BNC系列是電性的卡口連接器。 　　【嵌入式配插結構類型】 推入式接口的特點是連接與分離迅速，體積小，重量輕。多用于機殼內部板對板連接，高密度安裝。常見的推入式連接器有SMB，MCX，MMCX等。 　　【螺紋配插結構類型】 螺紋接口的特點是連接最為可靠，機械強度高，抗震性好。由于機械性能電氣性能好多用于測試儀器，工防航空領域。常用的螺紋連接器有SMA,N,7/16,2092等。 【滑入式配插結構類型】 滑入式配插結構類型被廣泛使用要求結構緊湊且易于操作的場合。BMA連接器和D-Sub連接器等使用的就是滑入式配插結構類型。 以上就是今天跟大家分享的BNC接頭連接器的四種配插形式了，BNC接頭連接器是電子設備中非常重要的一個電子元件，它的接頭一般是銅或者鋅合金，二者的從外觀看區別不大，但是在質量上選擇要謹慎。BNC接頭在監控工程中發揮重要作用，如果因為質量原因發生故障，后果不堪設想。如果有更多想要了解與bnc相關的內容，可進入我們的bnc連接器專題頻道詳細了解。點擊：http://www.peauciel.com.cn/?…

簡單分析一下BNC連接器PCB占位設計中的問題

/
如今越來越多的視頻設備以千兆位速率運行，它們通過相對較大的同軸BNC連接器互連。雖然這些連接器一般都具有良好的質量，但它們在設備中的性能表現卻取決于它們在PCB上貼裝得如何。非優化的連接器占位設計會導致阻抗失配、反射、信號損耗，并降低設備的信號保真度。BNC占位PCB布局設計任務，一般由線路布線設計師和硬件工程師負責，但他們通常沒有時間或適合的工具順利完成任務。下面由德索五金電子為您介紹BNC占位設計中的幾個常見問題，并以插圖說明了邊緣貼裝和插入式連接器的占位設計示例。這些連接器可與美國國家半導體的LMH0384…

說說BNC連接器的常見問題有哪些

/
? ? ? ?BNC連接器是一種很常見的RF端子同軸電纜終結器。BNC連接器由一根ZX針、一個外套和卡座組成。BNC連接器用于射頻信號的傳輸，包括模擬或數字視頻信號的傳輸、業余無線電設備天線的連接、航空電子設備和其他的一些電子測試設備的連接。 　　1、BNC連接器質量不好可能引起哪些故障? BNC連接器質量不好一般是接觸不良和易氧化兩種情況，可能導致無視頻、視頻跳閃、圖象有條紋或圖象不清晰發暗偏色等現象，另外焊接不牢固(虛焊)的情況下也會產生以上現象。 2、購買的BNC連接器為什么出現焊接不上或是焊接不牢固的現象? BNC連接器焊接不上的可能是烙鐵和焊錫不良，或者是BNC連接器插針和線夾有銅材質和鐵材質的。所以如果是出現以上情況，請注意所購買的焊錫絲是不是低溫焊錫和電烙鐵的功率夠不夠溫度，還要注意BNC連接器的材質是銅的還是鐵的，鐵材質的肯定如果表面發黑就肯定不好焊接。 3、BNC連接器在實際應用中為什么會出現帶電情況? BNC連接器是都是弱電環境使用一般都能通過電阻測試和耐壓測試的。如果出現此現象可能是因為靜電原因，需做好相關設備接地處理。大多數出現這個問題并不是BNC連接器本身的問題，是設備使用環境強電線路的接地處理問題比較多。摸在線上有絕緣層所有沒有感覺到帶電，但是BNC接頭是金屬的，所以感覺到帶電。 4、目前國內市面上的BNC連接器是什么情況? 市面上的BNC連接器很雜很亂，大部分電子市場售賣的都是以價格便宜的為主，這個是價格競爭的結果，所以在選擇BNC連接器的時候不一味的以價格為導向，通過自己掌握判別的一些方法選擇適合自己的產品。在市場同一價格多數的材質都是不能保證時，推薦使用堅持插針、線夾都是銅質的BNC連接器，這兩個部位是信號傳輸的關鍵; 5、市面上的BNC連接器有尖頭和圓頭的，哪個更好一些? 根據MIL-C-39012標準，插針端頭的斜面的角度是允許在55度到65度之間，采用圓頭工藝是依據圓頭可以不同插入角度都擴大接觸面積，不容易在接觸時因為接觸面小而產生火花效應而改進的;這個不能說明哪個更好些，Z好的判別是拆一個插針出來，從中間剪斷，看里面的材質Z能說明問題; 6、BNC連接器Z主要的部分是什么? 一個BNC連接器總共加在一起由11個部件組成，每個部件都有其不可替代性，而Z主要影響使用的是BNC連接器的接觸電阻，耐腐蝕性能;一般要求內導體為1.5mΩ外電阻1mΩ;腐蝕性能看鍍層和使用的材質好壞了;材質差就很容易就蹦下來。 7、BNC連接器那個插針經常是松動的，是什么原因造成的? BNC連接器的插針會松動的主要原因是因為使用的絕緣材料可能不是聚四氟乙烯和插針是直式的;一般焊錫的熔點是183℃到231℃度之間，聚四氟乙烯材料耐熱性好，可在260℃高溫下長期使用，-268℃低溫下短期使用。加熱至415℃時，即緩緩分解，一般焊接不會造成插針松動的。 還有就是好的BNC連接器在設計上都在插針的中間加了阻力環避免插針的前后滑動，這個需要分解出來才看到，用個簡單的方法就是你用烙鐵焊接久點那個針，如果那個膠很容易就松動了就說明耐溫不夠。 8、BNC連接器的屏蔽環有些帶膠有些不帶有些是四開的有些是六開的它們有什么不同? BNC連接器的屏蔽環帶膠的和四開的產品主要是在低價位的產品中多見，帶膠是保證接口韌性的情況下，減少金屬的使用量，四開是因為使用的合金材質材質比較脆，一般材質較好的合金和銅質的接頭都采用不用膠墊和采用六開的結構，所以選購BNC連接器的時候六開的比較好。 讀完上文之后，您對于BNC連接器常見的問題應該大致清楚了，更多與bnc相關的內容，可進入我們的bnc連接器專題頻道詳細了解。點擊：http://www.peauciel.com.cn/?…
