德索連接器 · 王工

如果你問一個老射頻工程師：

“BNC用久了為什么會松？”

他大概率不會先看外殼，也不會看鍍層，而是會說一句：

“彈片是不是已經沒彈性了。”

在德索連接器參與的失效分析里，BNC母頭的壽命問題，80%都指向同一個核心零件：彈片。

而彈片好不好，關鍵只取決一件事：

材料。

一、先說結論（不繞彎）

鈹青銅（BeCu）：

高彈性 + 高疲勞壽命 + 穩定接觸壓力

磷青銅（Phosphor Bronze）：

成本更低，但疲勞性能和回彈能力有限

一句話總結：

鈹青銅貴，不是因?yàn)椤跋∮小?，而是因?yàn)樗案褂谩薄?img class="aligncenter size-full wp-image-8573" src="http://www.peauciel.com.cn/wp-content/uploads/2026/04/BNC-Connector-Renhotec-2-1-2.jpg" alt="" width="350" height="250" srcset="http://www.peauciel.com.cn/wp-content/uploads/2026/04/BNC-Connector-Renhotec-2-1-2.jpg 350w, http://www.peauciel.com.cn/wp-content/uploads/2026/04/BNC-Connector-Renhotec-2-1-2-300x214.jpg 300w, http://www.peauciel.com.cn/wp-content/uploads/2026/04/BNC-Connector-Renhotec-2-1-2-260x185.jpg 260w" sizes="(max-width: 350px) 100vw, 350px" />

二、為什么彈片材料這么關鍵？

BNC母頭的接觸結構本質是

靠彈片“夾住”公頭中心針

這意味著：

接觸壓力必須穩定

多次插拔后不能衰減

在振動環境下不能失效

否則就會出現：

• 接觸電阻上升
• 信號間歇中斷
• 高頻性能波動

所以問題的本質是

彈片能不能“長期保持彈性”

三、鈹青銅 vs 磷青銅：真正的材料差距在哪里？

1 彈性模量與回彈能力鈹青銅：高彈性，形變后恢復能力強

• 磷青銅：彈性較低，容易“回不來”

表現：

插拔多次后，磷青銅更容易“松”

2 抗疲勞性能（核心差距）

關鍵點：

反復插拔 = 周期性應力

• 鈹青銅：抗疲勞性能極強
• 磷青銅：更容易疲勞失效

結果：

壽命差距會被“放大”

3 接觸穩定性

• 鈹青銅：接觸壓力長期穩定
• 磷青銅：壓力逐漸下降

高頻下：

微小變化都會影響信號

4 材料一致性與加工性能

• 鈹青銅：適合高精度彈性結構
• 磷青銅：加工穩定，但性能上限有限

四、壽命差距到底有多大？（工程視角）

一句話總結：

不是差一點，是“一個量級”的差距

五、一個很多人忽略的點：?jiǎn)栴}不是“不能用”，而是“用多久”

磷青銅的問題在于

初期：

完全正常

中期：

開始松動

后期：

接觸不穩定

這也是為什么很多人會誤判：

“一開始沒問題，后來怎么不行了？

六、為什么很多廠家還是用磷青銅？

很現實

成本更低

加工成熟

短期測試看不出差異

但問題是：

BNC不是一次性產品，而是長期使用件

七、一個典型翻車路徑

1⃣ 選低價產品（磷青銅）
2⃣ 初期測試OK
3⃣ 多次插拔后松動
4⃣ 信號開始異常
5⃣ 排查困難

最終：

換連接器解決問題

八、工程選型建議（重點）

高頻 / 測試設備：

優先鈹青銅

頻繁插拔場景：

必須鈹青銅

成本敏感但低頻應用：

可考慮磷青銅

一個實用判斷：

問清楚彈片材料，不要只看外觀

?? 寫在最后

BNC母頭彈片的材料選擇，直接決定了連接器的插拔壽命與長期穩定性。鈹青銅與磷青銅之間的差異，不僅體現在材料性能上，更體現在實際使用中的可靠性表現。雖然兩者在初期使用中差別不明顯，但隨著插拔次數增加，這種差距會逐漸放大。

在實際工程中可以明顯感受到，很多射頻問題并不是設計缺陷，而是關鍵材料選擇不當。像德索連接器在相關產品制造中，也會更加關注彈性結構材料的選型，讓連接器在長期使用中保持穩定性能。

很多時候，真正決定你系統可靠性的，不是連接器“看起來有多好”，而是：

它用久之后，還剩下多少?gòu)椥浴?img class="aligncenter size-full wp-image-8558" src="http://www.peauciel.com.cn/wp-content/uploads/2026/04/shengchanguocheng.png" alt="" width="947" height="787" srcset="http://www.peauciel.com.cn/wp-content/uploads/2026/04/shengchanguocheng.png 947w, http://www.peauciel.com.cn/wp-content/uploads/2026/04/shengchanguocheng-300x249.png 300w, http://www.peauciel.com.cn/wp-content/uploads/2026/04/shengchanguocheng-768x638.png 768w, http://www.peauciel.com.cn/wp-content/uploads/2026/04/shengchanguocheng-705x586.png 705w, http://www.peauciel.com.cn/wp-content/uploads/2026/04/shengchanguocheng-450x374.png 450w" sizes="(max-width: 947px) 100vw, 947px" />

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

在關鍵彈性結構中優先采用高性能材料（如鈹青銅），
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、安防監控與工業射頻應用領域客戶。

The post BNC母頭彈片的材質對插拔壽命影響有多大？鈹青銅真的比磷青銅貴得有道理嗎？ appeared first on BNC接頭網.

德索連接器 · 王工

很多人剛接觸BNC都會問一個很“工程味”的問題：

為什么偏偏是 50Ω 和 75Ω？不是 60Ω、100Ω？

答案其實不只是電氣設計問題，背后還牽扯到一段通信工程“折中藝術”的歷史。

在德索連接器參與的一些培訓里，我通常會這樣總結：

這兩個數字，不是最完美的，而是“最現實的”。

一、先說結論：50Ω和75Ω分別是兩種“最優解”

50Ω：功率與損耗的折中最優

75Ω：信號損耗最小最優

本質是兩個不同目標下的“最佳選擇”

二、從物理本質講：阻抗不是隨便定的

同軸電纜的特性阻抗，取決于結構參數：

• 內導體直徑
• 外導體內徑
• 介質材料

簡單說

幾何結構決定阻抗

但問題來了：

不同阻抗，對應不同性能最優點

三、為什么是75Ω？（低損耗的極限點）

工程上有一個結論

當同軸結構接近75Ω時：

傳輸損耗最小

原因是：

• 電場與磁場分布更均衡
• 導體損耗與介質損耗達到一個平衡點

所以：

視頻、廣播、長距離傳輸 → 75Ω

四、為什么又有50Ω？（功率能力的折中點）

如果只追求最大功率傳輸，其實最佳點在：

大約 30Ω 左右

但問題是

損耗會變大

于是工程師做了一個經典折中：

在“功率能力”和“損耗”之間找平衡

最終落在：

約50Ω

五、50Ω vs 75Ω（核心差異）

一句話總結：

50Ω偏“能量”，75Ω偏“信號”

六、為什么這兩個標準能“活到今天”？

這就不是純技術問題了，而是

歷史路徑依賴

早期通信系統已經選定

后續設備全部沿用

產業生態形成

• 線纜
• 連接器
• 儀器

全部圍繞這兩個標準建立

成本與兼容性

改標準的代價太大

所以：

不是不能改，而是沒必要改

七、一個很多人踩的坑：50Ω和75Ω混用

很多人覺得：

“差不多能用”

但實際會發生

阻抗不匹配 → 反射

表現：

• 信號衰減
• 畫面失真
• 測試異常

高頻下更明顯

八、一個真實場景

某系統：

• 設備是50Ω
• 線纜用了75Ω

結果：

指標始終達不到

更換后：

問題直接解決

?? 寫在最后

50Ω和75Ω并不是隨意選擇的數值，而是工程實踐中在不同性能目標下形成的最優折中結果。一個偏向功率傳輸能力，一個偏向信號損耗控制，這種差異也決定了它們?cè)诓煌瑧?yīng)用場景中的長期共存。

在實際工程中可以明顯感受到，很多問題并不是設計復雜，而是基礎匹配沒有做好。像德索連接器在相關產品設計與應用中，也會更加關注阻抗匹配與系統一致性，讓連接在整個鏈路中保持穩定。

很多時候，技術標準之所以存在，不是因?yàn)樗昝溃且驗椋?/p>

它足夠好，而且被所有人接受。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有精密結構設計與制造能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、安防監控與工業射頻應用領域客戶。

The post BNC連接器的阻抗為什么偏偏是50歐或75歐？這背后有一段有趣的通信史 appeared first on BNC接頭網.

德索連接器 · 王工

很多人選BNC母頭時，重點都放在：

• 是否鍍金
• 外殼材質
• 品牌

但真正決定插拔壽命和接觸穩定性的，其實是一個你平時看不見的地方：

內芯彈片材料。

在德索連接器參與的項目中，很多“越用越松”“測試越來越飄”的問題，最后都能追溯到一句話：

彈片材料選錯了。

一、先說結論：兩種材料都能用，但“壽命邏輯完全不同”

常見的兩種材料是：

• 鈹青銅（BeCu）
• 磷青銅（Phosphor Bronze）

它們的差別，不只是“好壞”，而是：

設計目標不同

二、核心差異：不是強度，而是“抗疲勞能力”

彈片的工作本質是：

反復形變 → 恢復 → 再形變

所以關鍵指標不是“硬”，而是：

能不能反復用還不變形

鈹青銅特點：

• 高彈性極限
• 優秀抗疲勞性能
• 回彈穩定

適合：

高頻插拔、高可靠場景

磷青銅特點：

• 成本較低
• 初始彈性尚可
• 抗疲勞能力一般

適合：

低頻使用或成本敏感場景

三、壽命差距到底有多大？（關鍵對比）

下面這張表，可以幫你快速建立判斷

一句話總結：

鈹青銅 = 長跑選手，磷青銅 = 短跑選手

四、為什么差距會這么大？

本質原因在材料特性

鈹青銅：

彈性范圍更大

→ 不容易進入塑性變形區

磷青銅：

更容易“疲勞松弛”

→ 多次使用后回彈變差

結果就是：

越用差距越明顯

五、一個典型誤區：剛開始用不出區別

很多項目初期：

兩種材料表現幾乎一樣

但隨著使用：

磷青銅：

• 插拔變松
• 接觸不穩

鈹青銅：

• 基本保持穩定

所以很多人會誤判：

“便宜的也沒問題”

六、選型邏輯（非常關鍵）

你選的不是材料，而是

使用場景的“壽命模型”

建議這樣選：

高頻插拔 / 測試設備：

必選鈹青銅

工業設備 / 中頻使用：

優先鈹青銅（穩定性更好）

一次性或低頻應用：

磷青銅可接受

七、一個真實項目教訓

某測試系統：

• 初期選磷青銅BNC
• 成本降低

半年后：

接口普遍松動

最終：

全部更換為鈹青銅

成本反而更高

八、一個實用判斷技巧（采購可用）

如果不能拆解或看材料：

做一個簡單測試：

• 連續插拔10~20次
• 感受手感變化

結果判斷：

• 明顯變松 → 大概率非鈹青銅
• 基本穩定 → 材料較優

?? 寫在最后

BNC母頭的壽命差異，很大程度上取決于內芯彈片材料的選擇。鈹青銅與磷青銅在初期使用中差異并不明顯，但在長期插拔和高頻應用中，抗疲勞能力的差距會逐漸放大，最終影響接觸穩定性和系統性能。

在實際工程中可以明顯感受到，很多連接問題并不是設計錯誤，而是材料選型沒有匹配使用場景。像德索連接器在相關產品設計與制造中，也會更加關注彈片材料與壽命匹配，讓接口在長期使用中保持穩定表現。

很多時候，真正決定可靠性的，不是你看得見的部分，而是：

那片負責“回彈”的金屬。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post BNC母頭插座選型：鈹青銅彈片和磷青銅彈片的壽命差距究竟有多大？ appeared first on BNC接頭網.

德索連接器 · 王工

這兩年“低空經濟”很熱，從巡檢、測繪到應急通信，無人機幾乎成了標配。

但有一次現場讓我印象很深：

整套圖傳系統沒問題，畫面卻斷斷續續。

團隊一開始懷疑：

• 天線
• 發射模塊
• 干擾環境

結果最后定位到——

一根BNC線纜接觸不穩定。

換掉之后，畫面立刻恢復。

在德索連接器參與的類似項目中，這種“看起來不起眼，但一出問題就是致命點”的情況，其實并不少見。

一、為什么是BNC？它在圖傳鏈路中的角色

很多人以為圖傳核心是：

發射模塊 + 天線

但中間還有一段關鍵鏈路：

射頻連接（線纜 + 接頭）

BNC在線路中通常承擔：

• 模塊與測試設備連接
• 圖傳信號調試接口
• 臨時或半固定鏈路

一句話總結：

它是“橋”，不是主角，但橋斷了全完

二、無人機場景，對連接的要求比你想得更苛刻

相比實驗室環境，無人機場景更“殘酷”：

1 振動持續存在

• 電機震動
• 飛行氣流

長時間作用在連接點

2 插拔頻繁

• 調試
• 更換模塊

接觸結構容易疲勞

3 空間受限

• 布線緊湊
• 彎折半徑小

對線纜和接口是考驗

三、BNC為什么還能“扛住”

很多人會問：

“這種老接口，真的適合無人機？”

答案是：

在特定場景下，反而很合適

優勢一：快速插拔

現場調試效率高

優勢二：結構直觀

不容易裝錯

優勢三：成本與可替換性

出問題可快速更換

四、但問題也恰恰出在它的“短板”

BNC的局限，在無人機場景會被放大

五、最容易被忽略的三個隱患

1 接觸不良

輕微松動 = 信號間歇中斷

2 屏蔽不連續

外界干擾進入

3 應力集中

線纜拉扯 → 接口疲勞

六、為什么它能成為“救命稻草”

不是因?yàn)樗嘞冗M(jìn)，而是因?yàn)椋?/p>

問題往往集中在“連接點”

當你排查完：

• 模塊
• 天線
• 軟件

最后發現：

只是一個連接問題

七、一個典型現場邏輯

排查順序通常是：

模塊 → 天線 → 環境

但真正高效的順序應該是：

先看連接 → 再看系統

八、工程上的優化建議

1 做好應力釋放

固定線纜，避免拉扯

2 定期檢查接口

防止松動和磨損

3 關鍵鏈路減少中間連接

降低故障點

4 必要時升級接口方案

高振動環境可考慮更高鎖定結構

?? 寫在最后

在無人機圖傳系統中，BNC線纜雖然只是一個連接部件，但其穩定性直接影響信號傳輸質量。在復雜環境下，連接點往往是最容易出現問題的環節，而這些問題又很容易被忽略。

在實際項目中可以明顯感受到，很多“系統級故障”，最終都可以追溯到連接細節。像德索連接器在相關產品設計與應用中，也會更加關注結構穩定性與抗振性能，讓連接在復雜環境中依然可靠。

很多時候，真正決定系統穩定性的，不是最復雜的模塊，而是：

那根你最不在意的線。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 低空經濟火了，但這根不起眼的BNC線纜竟然是無人機圖傳的“救命稻草”？ appeared first on BNC接頭網.

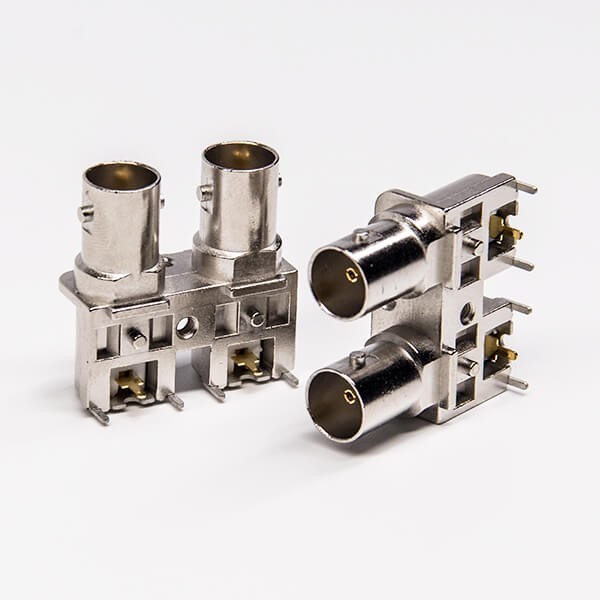

三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳
