BNC彎式插座：結構特點與應用說明

/在： , /通過：

在射頻信號、視頻監控與儀器設備領域中，BNC接口因其快速鎖扣結構與穩定傳輸性能而受到廣泛應用。其中，BNC彎式插座（BNC Right-Angle Jack） 更因其特殊的空間適配能力，成為設備端常用的結構形式。為了幫助工程師與采購人員更清晰了解其特點，以下將從 結構、優勢、應用、加工方式 等方面展開說明。

?

一、BNC彎式插座的結構特點

BNC彎式插座屬于 BNC 母座的一種，但其端口部分呈 90° 彎角設計，便于在狹窄空間或設備內部進行側向布線。

項目 BNC彎式插座（Right-Angle Jack）
結構形態 接口方向呈90°折彎
連接方式 與BNC公頭旋鎖連接
常見材質 銅、鋅合金、鍍鎳或鍍金
安裝方式 PCB焊接 / 面板鎖緊
彎型優勢 節省空間、布線更靈活

其核心結構依舊是 外鎖扣 + 內針芯 + 絕緣支撐，在不改變電氣性能的同時，優化了安裝姿態。

二、BNC彎式插座的優勢亮點

1. 小空間設備的最佳選擇

適用于背板空間有限、垂直方向無法插拔的設備結構。

2. 布線方向自然流暢

彎角接口讓線束可以沿側邊延伸，避免線材彎折損傷。

3. 電氣性能穩定

保持與直式母座相同的射頻性能，常見頻率支持達 3GHz–4GHz。

4. 適配性強

既可焊接在 PCB 上，也能做成面板固定式延長線端口。

三、BNC彎式插座典型應用場景

  • 監控設備 DVR / NVR

  • 儀器儀表端口（示波器、信號分析儀）

  • 醫療設備信號端口

  • 通信設備與工控機箱

  • 面板側向延長端口

  • 空間受限的模塊化設備

特別適用于 機箱內部、角落區域、線路密集的設備端口布局。

四、BNC彎式插座線束加工說明

BNC彎式插座可與多種線纜組合成 BNC彎式插座線束，用于信號延長或內部布線。

可加工范圍包括：

  • 支持 RG174、RG316、75-3、75-5 等射頻線材

  • 可做 彎式插座 → 公頭/母座/SMA/RCA/IPEX 等組合形式

  • 線束長度 10cm–500cm 可定制

  • 支持小批量樣品與批量生產

  • 可提供端口防松、線材屏蔽、成型處理等服務

彎式結構讓線束在機箱內部更易整理，減少空間占用。

五、選型建議

使用場景 是否適合使用彎式插座
空間狹窄、垂直方向受限 ? 強烈推薦
普通面板直插場景 直式母座即可
需側向布線的設備內部 ? 非常適合
高頻信號傳輸 ? 需選高品質鍍金款

一句總結：如果設備內部空間緊湊，彎式插座往往是最優解。

品牌信息

本文由 德索連接器（Deso） 技術團隊撰寫支持。
如需 BNC 系列插座、BNC彎式線束、BNC母座等定制加工服務，可訪問官網：
?? http://www.peauciel.com.cn/

BNC連接器公頭：高頻導通，耐插拔

/在： , /通過：

在高頻信號的精密世界里，每一次連接都是一次電氣與機械的雙重對話。BNC連接器公頭，作為信號鏈路的“主動出擊者”，以其卓越的高頻導通性能與超強的耐插拔能力，成為射頻系統中不可或缺的“先鋒部件”。它以精準結構為骨，以貴金屬導體為脈，在千萬次插合中，始終如一地傳遞著信號的純粹與穩定。公頭，是連接的發起者，是通路的開啟者。BNC連接器公頭采用精密同軸結構設計，中心針、絕緣體、外殼三者嚴格對中，確保與母座對接時實現低反射、低損耗的阻抗連續性。無論是50Ω用于通信與測試，還是75Ω用于視頻與廣播，它都能在DC至4GHz的寬頻范圍內，保持優異的電氣性能。高頻導通，是它的使命。導通，是它的本質；耐久，是它的品格
BNC公頭的關鍵接觸點——中心針與外殼觸點——均采用多層電鍍工藝：先鍍鎳作為阻擋層，再鍍0.5μm~2.5μm高純度金層，確保導電性與抗腐蝕性兼得。金層致密光滑，插拔過程中摩擦小、無微動磨損，有效防止接觸電阻漂移。經過1000次以上插拔測試，電氣性能依然穩定如初，接觸電阻變化小于10mΩ，真正實現**“千次連接，一如初見”**。

它是高頻系統的“可靠前鋒”
在測試儀器端，它頻繁對接不同設備，承受高強度操作；
在視頻傳輸鏈路中，它保障模擬信號長期穩定無重影；
在工業現場，它抵御振動、油污與溫變的多重考驗；
在模塊化系統中，它支持快速更換與即插即用。
它不居幕后，卻讓每一次連接都——
穩定、高效、可信賴。

結構精研：為高頻與耐用而生

  • 中心針精密對中：采用彈性插針設計，確保與母座插座緊密貼合，避免偏心接觸；
  • 卡口式鎖緊結構：旋轉5°即可快速鎖定，防松脫，操作便捷；
  • 全屏蔽金屬外殼：與電纜屏蔽層360°壓接，實現完整電磁屏蔽；
  • 高強度絕緣材料：PTFE或高性能熱塑性材料，耐高溫、低介損；
  • 耐彎折線纜出口：應力消除設計，防止長期使用中線纜斷裂。

嚴苛驗證：在極限中檢驗真實

  • 電氣性能：DC~4GHz，VSWR ≤ 1.2，插入損耗＜0.2dB；
  • 機械壽命：1000次插拔后，無結構松動，接觸可靠；
  • 環境測試：通過-40°C~+85°C溫度循環、96小時鹽霧試驗；
  • 抗振動：在20G加速度振動下，信號無中斷。

應用場景：高頻導通，無處不在

  • 電子測試設備（示波器、網絡分析儀）的探頭連接端
  • 廣播電視系統中的視頻信號輸入接口
  • 工業自動化設備的傳感器與控制器連接
  • 醫療設備中高頻信號采集模塊
  • 軍工與航空航天領域的模塊化射頻接口

結語：

它以公頭之形，
承載信號之重；
在每一次旋轉鎖緊中，
它用金屬的堅韌，
回應時間的考驗。

BNC連接器公頭，
以高頻導通為任，
以耐插拔為諾，
在萬千連接里，
守護——
信號不滅的精準之路。 ???

高頻之吻：BNC射頻插頭與信號的瞬時纏綿

/在： , /通過：
在監控系統啟動的剎那，在廣播信號發射的瞬間，在醫療設備捕捉生命律動的毫秒之間——有一場無聲的吻，悄然發生。它沒有溫度，卻充滿電流的悸動；它不帶情感，卻承載數據的深情。它是BNC射頻插頭與插座的連接瞬間——一次高頻之吻，一次信號與系統的瞬時纏綿。短暫如電光火石，卻決定了畫面是否清晰、通信是否暢通、生命體征是否被準確捕捉。
它不是持久的相守，而是精準的邂逅。每一次插拔，都是一次重新確認的承諾；每一次旋緊，都是一次高頻信號的深情相擁。BNC射頻插頭，以金屬與絕緣體的精密配合，在毫秒之間，完成一場關于穩定、速度與真實的“熱戀”。
?
觸點如唇：在旋轉中，完成信號的初吻
那輕輕一旋，是連接的儀式，也是電氣通路的開啟。中心導體與插座的針孔精準對接，如同唇齒相依，瞬間建立導通路徑。
鍍金中心針（30μinch）閃耀著導電的光澤，低接觸電阻確保信號“一觸即發”，無延遲、無損耗。
彈性結構設計，確保插拔萬次后仍保持恒定接觸壓力，每一次連接都如初遇般緊密。
精準對中導向，避免偏心插入導致中心針彎曲或絕緣體損傷，讓“親吻”始終精準無誤。
德索BNC射頻插頭，以航天級接觸工藝為標準，讓每一次連接，都成為信號旅程的完美開端。
密封如擁：在旋緊中，筑起電磁的溫床
纏綿不止于導通，更在于隔絕外界的紛擾。真正的“吻”，是將信號溫柔包裹，不讓一絲干擾侵入。
橡膠密封圈在螺紋旋緊時壓縮變形，形成IP68級防水防塵屏障，即便在暴雨或高濕環境中，依然“密不透風”。
金屬外殼與插座實現360°屏蔽接觸，構建完整的電磁屏蔽“懷抱”，防止外部噪聲“打擾”高頻信號的“私語”。
抗振動鎖緊結構，防止因設備晃動導致連接松脫，讓“擁抱”在顛簸中依然穩固。
在高鐵車廂的監控系統中，在海上平臺的通信設備里，德索BNC射頻插頭以密封與屏蔽，守護著每一次“纏綿”的純凈。
結構如律：在毫秒間，演繹精密的節奏
它的設計，是一場關于時間與空間的精密編排。從插接到鎖緊，從導通到屏蔽，每一步都必須分秒不差。
50Ω特性阻抗全程匹配，確保信號在連接點無反射、無失真，如同旋律中的“標準音高”。
低插入損耗（<0.2dB）與高電壓駐波比（VSWR <1.2）讓高頻信號如流水般順暢通過。
耐插拔設計：萬次插拔測試后，電氣性能無衰減，讓“愛情”經得起時間考驗。
在4K/8K超高清轉播車中，在雷達系統的高頻鏈路里，德索BNC射頻插頭以穩定的結構，演繹著高頻世界的節奏之美。
德索匠心：在瞬間中，鑄就永恒的連接
16年，德索精密始終相信：最短暫的接觸，往往承載最重大的使命。我們不追求“長久陪伴”，但我們確保“每一次相遇都完美無瑕”。
?? 全自動化裝配：從沖壓、注塑到檢測，每一步都由機器與數據把關，確保一致性。
?? 高可靠性版本：推出耐高溫、抗鹽霧、低PIM（無源互調）型號，適配5G、軍工、航天等嚴苛場景。
?? 兼容性設計：支持RG58、RG174、LMR系列等多種電纜，適配不同系統需求。
?? 環保與安全：符合RoHS、REACH標準，無鉛無害，讓連接更綠色。
使用哲學：在連接中，踐行精密的儀式
?? 清潔如初見：連接前擦拭觸點，避免灰塵、氧化影響導通質量。
?? 旋緊如承諾：使用扭矩扳手控制鎖緊力度，避免過緊損傷螺紋或過松導致接觸不良。
?? 選型如擇伴：根據頻率、環境、電纜類型選擇合適型號，讓“吻”恰到好處。
?? 維護如守候：定期檢查密封圈、外殼、焊點，及時更換老化部件，守護每一次連接的可靠性。
未來：在瞬時的盡頭，開啟智能的邂逅
德索正研發智能BNC射頻插頭——集成微型傳感器，可監測連接狀態、溫度、阻抗變化，通過無線模塊實現“連接即感知”。同時，探索自清潔觸點技術與超快插拔結構，讓“高頻之吻”更迅捷、更智能。
結語：
它短暫，卻決定畫面的清晰； 它無聲，卻承載數據的深情； 在旋轉的瞬間， 在金屬相觸的剎那， 它以精密為媒， 以電流為語， 完成一場—— 永不失誤的纏綿。
德索BNC射頻插頭， 是信號的“吻者”， 是連接的“詩人”。
這，不是終點的告別， 而是—— 每一次重逢的開始。??

BNC 接頭屏蔽線安裝：固定與防拉扯技巧詳解

/在： , /通過：
“裝 BNC 接頭時總被屏蔽線問題難住 —— 要么銅網松散固定不牢，信號抗干擾差；要么線纜一拉扯屏蔽層就脫離，接頭直接報廢，到底怎么固定屏蔽線、防拉扯才靠譜？”
在安防監控、廣電傳輸、射頻測試等場景中，BNC 接頭的屏蔽線（銅網 + 鋁箔層）是 “抗電磁干擾” 的核心防線，而 “固定是否牢固”“能否抵御拉扯” 直接決定接頭壽命與信號穩定性。很多人安裝時只關注芯線接觸，卻忽略屏蔽線的規范固定 —— 銅網隨意纏繞、未做防拉扯處理，導致屏蔽層與接頭接觸不良，外界干擾直接混入信號，甚至線纜拉扯時整個接頭脫落。作為深耕連接器領域 18 年的德索精密工業，我們結合上萬次 BNC 接頭安裝實操，總結出屏蔽線 “標準化固定 + 針對性防拉扯” 的完整方案，今天就從屏蔽線固定核心要求、分步安裝技巧、防拉扯措施、避坑要點四個維度，幫你搞定 BNC 接頭屏蔽線安裝難題。

一、先搞懂：BNC 接頭屏蔽線安裝的 3 大核心要求，錯 1 步就出問題

BNC 接頭的屏蔽線不是 “隨便纏上就行”，而是要滿足 “接觸充分、固定牢固、抗拉耐造” 三大要求，每一項都直接影響屏蔽效果與接頭可靠性，具體要求如下：
核心要求 具體標準 不達標后果 德索標準化參考（以 RG-58 同軸電纜為例）
1. 屏蔽層接觸充分 銅網 + 鋁箔層需與 BNC 接頭的屏蔽套（金屬外殼內側）全面貼合，接觸面積≥15mm2，無空隙、無褶皺 抗干擾能力下降 40%，監控畫面出現雪花紋，射頻信號反射損耗從 25dB 降至 12dB 銅網展開后均勻包裹屏蔽套，鋁箔層翻折后緊貼銅網，接觸面積達 20mm2
2. 固定強度達標 屏蔽層固定后，垂直拉扯線纜（力度 50N，約 5kg）時，屏蔽層與接頭無相對位移，銅網無松散、無斷裂 頻繁拉扯導致屏蔽層脫離，接頭屏蔽失效，甚至帶動芯線偏移，造成接觸不良 采用 “壓接 + 焊接” 雙重固定，拉扯測試后屏蔽層位移≤0.5mm，銅網無斷絲
3. 防氧化與腐蝕 屏蔽層與屏蔽套接觸部位需無氧化層、油污，戶外場景需做防銹處理 接觸電阻從 3mΩ 升至 15mΩ，長期使用后屏蔽層銹蝕，完全失去接地作用 安裝前用無水乙醇清潔接觸部位，戶外款接頭屏蔽套鍍鎳厚度≥5μm
某小區安防項目中，施工隊安裝 BNC 接頭時，銅網僅簡單纏繞 2 圈未壓接，鋁箔層直接撕掉，使用 3 個月后，因線纜輕微拉扯，銅網從屏蔽套脫離，監控畫面每天卡頓 10 余次 —— 這就是屏蔽線安裝不達標導致的典型故障。

二、BNC 接頭屏蔽線安裝：工具準備是基礎，專用工具效率高

屏蔽線安裝需要 “精準固定工具 + 輔助處理工具”，普通鉗子、剪刀無法保證固定強度，還容易損壞屏蔽層，具體工具清單及德索推薦如下：
工具類型 作用 德索推薦型號 / 規格 新手避坑提醒
BNC 接頭專用壓接鉗 精準壓接屏蔽層與屏蔽套，確保接觸充分、固定牢固，支持不同規格 BNC 接頭（公頭 / 母頭） 德索 DS-YJ-05（可調節壓接力，適配 RG-174/RG-58/RG-6 等線纜，帶屏蔽層壓接模具） 別用普通壓線鉗！普通款壓接力不均，易壓傷屏蔽套或壓不緊屏蔽層
屏蔽層梳理鉗 梳理松散的銅網，使其均勻展開，避免銅絲打結、斷裂，方便后續固定 德索 DS-SL-03（鉗口帶弧形設計，不劃傷銅絲，適配 0.1-0.2mm 銅網絲） 別用手直接拉扯！手捏會導致銅絲變形，減少有效接觸面積
熱風槍 + 屏蔽層熱縮管 套在屏蔽層固定部位，加熱后收縮，增強固定強度，同時防氧化、防灰塵 德索 DS-RS-08（熱縮管內徑 4-6mm，收縮率 2:1，帶膠層，防水性好） 熱風槍溫度別超 150℃！高溫會熔化線纜絕緣層，導致芯線短路
無水乙醇 + 無塵布 清潔屏蔽層與屏蔽套表面的氧化層、油污，確保接觸電阻達標 德索 DS-QJ-01 套裝（無水乙醇純度 99.9%，無塵布不掉纖維，避免殘留雜質） 別用酒精棉片！棉片纖維易粘在屏蔽層上，影響接觸效果
線纜固定卡 + 扎帶 安裝后固定線纜，避免拉扯力傳遞到接頭屏蔽層，防拉扯的關鍵工具 德索 DS-KZ-04（固定卡適配 3-8mm 線纜，扎帶為尼龍材質，耐老化） 固定卡間距別超 50cm！間距太大，線纜下垂會產生持續拉力
剝線鉗（帶屏蔽層檔位） 精準剝除線纜外皮，露出屏蔽層，避免剝傷銅網、鋁箔 德索 DS-BX-03（帶專門的屏蔽層剝線檔位，剝線深度可控） 別用美工刀剝線！易割破鋁箔層，導致屏蔽效果下降
某廣電項目中，施工隊用普通鉗子壓接 BNC 接頭屏蔽層，壓接力過大導致屏蔽套變形，接觸電阻達 12mΩ；換成德索專用壓接鉗后，壓接后接觸電阻穩定在 2.5mΩ，抗干擾能力完全達標 —— 選對工具是規范安裝的第一步。

三、BNC 接頭屏蔽線固定：德索 “四步標準化安裝法”，牢固不松動

以常用的RG-58 同軸電纜（銅網屏蔽層 + 鋁箔層，外徑 4.0mm）?搭配德索 DS-BNC-50 公頭為例，屏蔽線固定需按 “剝線梳理→鋁箔處理→銅網固定→雙重加固” 四步操作，每一步都有明確標準：

步驟 1：剝線梳理 —— 露屏蔽層，無損傷

操作目標

剝除線纜末端外皮，露出完整的屏蔽層（銅網 + 鋁箔），長度適配 BNC 接頭（RG-58 適配 8mm），確保屏蔽層無斷絲、無破損。

具體步驟

  1. 調節剝線鉗：將德索 DS-BX-03 剝線鉗調至 “外皮剝線檔位”，根據 RG-58 外皮直徑（4.0mm）調整剝線槽，剝線深度調至 “僅切斷外皮”（避免傷及內部屏蔽層）；
  2. 定位剝線長度：在電纜末端 8mm 處做好標記（用記號筆），將電纜放入剝線槽，確保剝線鉗與電纜垂直；
  3. 剝除外皮：握緊剝線鉗順時針旋轉 1-2 圈，確認外皮完全切斷后，輕輕向外拉動剝線鉗，剝下 8mm 長的外皮，露出內部的銅網和鋁箔層；
  4. 梳理屏蔽層：用德索 DS-SL-03 屏蔽層梳理鉗，輕輕挑起銅網，將其均勻展開成 “傘狀”（展開角度約 60°），梳理過程中避免銅絲斷裂（斷絲≤3 根可忽略，超 3 根需重新剝線）。

德索要點

  • 剝線長度必須適配接頭：不同規格 BNC 接頭的屏蔽層適配長度不同（RG-174 適配 6mm，RG-6 適配 10mm），德索接頭包裝附帶 “線纜 – 剝線長度對照表”，可直接參考；
  • 若銅網有少量斷絲，用小剪刀剪去斷絲，避免斷絲卡在屏蔽套與芯線之間，導致短路。

步驟 2：鋁箔層處理 —— 不丟棄，貼緊銅網

操作目標

處理鋁箔層（屏蔽層的重要組成部分），使其與銅網貼合，共同參與接地，避免鋁箔松散或被撕掉。

具體步驟

  1. 分離鋁箔與絕緣層：用鑷子輕輕挑起鋁箔層（注意別劃傷內層絕緣層），將鋁箔與內部的絕緣層分離（鋁箔內側有粘膠，分離時需緩慢）；
  2. 翻折鋁箔：將分離后的鋁箔層向外翻折，使其緊貼在電纜外皮的末端（翻折后鋁箔需完全覆蓋外皮切口，無空隙）；
  3. 固定鋁箔：用手指輕輕按壓鋁箔，使其通過粘膠與外皮粘牢，若鋁箔粘膠不足，可涂抹少量絕緣膠水（如硅膠）加固，防止后續操作中鋁箔脫落。

德索要點

  • 絕對不能撕掉鋁箔層！鋁箔能屏蔽高頻干擾，撕掉后屏蔽效果下降 30% 以上，很多人忽略這一步，導致接頭抗干擾能力不達標；
  • 翻折后的鋁箔需平整，無褶皺，褶皺會導致與銅網接觸不充分，影響接地效果。

步驟 3：銅網固定 —— 貼屏蔽套，壓接牢固

操作目標

將展開的銅網緊密包裹 BNC 接頭的屏蔽套，通過壓接實現牢固固定，確保接觸充分。

具體步驟

  1. 插入接頭主體：將 BNC 接頭主體（帶屏蔽套的部分）輕輕插入電纜的絕緣層與屏蔽層之間，確保接頭的絕緣臺與電纜的絕緣層緊密貼合（無間隙），此時屏蔽套位于銅網內側；
  2. 包裹銅網：將展開的 “傘狀” 銅網輕輕向內收攏，均勻包裹在接頭的屏蔽套上（銅網需完全覆蓋屏蔽套，無空隙、無重疊），包裹后用手指輕輕捏緊，使銅網與屏蔽套初步貼合；
  3. 精準壓接：將包裹好銅網的接頭放入德索 DS-YJ-05 壓接鉗的 “屏蔽層壓接模具” 中（模具需與 BNC 接頭規格匹配），握緊壓接鉗手柄，緩慢施加壓力，直至壓接鉗發出 “咔嗒” 聲（提示壓接力達標）；
  4. 檢查壓接效果：壓接后取出接頭，觀察銅網是否緊密貼合屏蔽套（無松動、無鼓包），用手輕輕拉扯銅網，若與屏蔽套無相對位移，說明壓接合格。

德索要點

  • 銅網包裹必須均勻：若銅網重疊或局部未覆蓋屏蔽套，會導致接觸面積不足，壓接后接觸電阻增大；
  • 壓接力需適中：德索專用壓接鉗帶壓力調節功能，RG-58 線纜適配壓接力為 80-100N，壓力太小壓不緊，太大易損壞屏蔽套。

步驟 4：雙重加固 —— 防氧化，增強度

操作目標

對固定后的屏蔽層做防氧化和加固處理，延長接頭壽命，提升抗拉扯能力。

具體步驟

  1. 清潔接觸部位：用蘸無水乙醇的無塵布，輕輕擦拭銅網與屏蔽套的接觸部位，去除表面的油污和氧化層（若銅網有發黑，需反復擦拭至露出光亮金屬）；
  2. 套熱縮管：取德索 DS-RS-08 熱縮管（內徑 5mm），從電纜末端套入，移動至銅網壓接部位（完全覆蓋銅網與屏蔽套的結合處）；
  3. 加熱收縮：用熱風槍（調至 120-150℃），距離熱縮管 10-15cm 均勻加熱，直至熱縮管完全收縮（緊密貼合電纜和接頭，無氣泡、無褶皺），加熱時需不停移動熱風槍，避免局部高溫燙傷；
  4. 檢查加固效果：熱縮管冷卻后，用手輕輕拉扯電纜，觀察屏蔽層是否有松動，熱縮管是否牢固，若熱縮管有脫落，需重新加熱或更換熱縮管。

德索要點

  • 戶外場景需用帶膠熱縮管：膠層加熱后會融化，填充縫隙，提升防水性，避免雨水滲入導致屏蔽層銹蝕；
  • 熱縮管長度需足夠：至少覆蓋銅網壓接部位前后各 3mm，確保完全包裹結合處，防氧化效果更持久。

四、防拉扯技巧：從安裝到固定，全環節抵御拉力

屏蔽線固定后，若不做防拉扯處理，線纜受拉扯時拉力會直接傳遞到屏蔽層，導致壓接部位松動甚至脫落，需從 “安裝角度、線纜固定、接頭防護” 三個維度做好防拉扯：

1. 安裝角度：避免線纜 “硬掰”，減少應力

  • 線纜與接頭呈直線：安裝 BNC 接頭時，確保線纜與接頭主體呈 90° 以內的平緩角度（最好是直線），避免線纜過度彎曲（彎曲半徑≥線纜直徑 10 倍，RG-58 彎曲半徑≥40mm），過度彎曲會導致屏蔽層長期受力，加速老化；
  • 遠離拉扯點：將接頭安裝在遠離線纜易被拉扯的位置（如機柜內部、墻面固定處），避免接頭直接承受外力，若需在戶外安裝，需將接頭固定在支架上，而非讓線纜懸空吊著接頭。

2. 線纜固定：多節點支撐，分散拉力

  • 加裝固定卡：在距離 BNC 接頭 10-15cm 處，用德索 DS-KZ-04 線纜固定卡將線纜固定在墻面或機柜上，固定卡間距≤50cm（長距離線纜每 30cm 一個固定卡），通過固定卡分散線纜自身重量和外界拉扯力；
  • 用扎帶整理線纜：若多根線纜并行，用尼龍?jiān)鷰⒕€纜捆扎成束（扎帶松緊適中，不擠壓線纜），避免單根線纜受力時帶動接頭，扎帶處需墊軟布，防止劃傷線纜外皮。

3. 接頭防護：加防護套，抗沖擊

  • 套金屬防護殼：戶外或工業場景，在 BNC 接頭外部套上德索 DS-FH-02 金屬防護殼（適配 BNC 公頭 / 母頭），防護殼可抵御外力沖擊，同時固定線纜，減少拉扯對屏蔽層的影響；
  • 填充密封膠：在接頭與線纜的結合處（熱縮管外側）涂抹少量防水密封膠（如硅酮膠），固化后形成彈性保護層，既能防水，又能緩沖拉扯時的應力，避免屏蔽層松動。
德索案例：某戶外監控項目，用上述防拉扯技巧安裝 BNC 接頭，線纜受風力拉扯或人員誤碰時，接頭屏蔽層無松動；而未做防拉扯處理的對照組，3 個月后有 20% 的接頭因拉扯導致屏蔽層脫離 —— 防拉扯處理能顯著延長接頭壽命。

五、避坑提醒：屏蔽線安裝別犯 4 個常見錯誤

很多人安裝 BNC 接頭屏蔽線時，因細節不當導致固定不牢、抗干擾差，總結 4 個高頻誤區：

1. 撕掉鋁箔層，只固定銅網

最常見的錯誤是覺得 “鋁箔沒用”，直接撕掉，僅固定銅網，導致屏蔽效果下降 30% 以上，高頻干擾易混入信號。
正確做法：必須保留鋁箔層，翻折后與銅網共同包裹屏蔽套，鋁箔 + 銅網的雙重屏蔽才能滿足抗干擾要求。

2. 銅網包裹不均勻，局部重疊

銅網收攏時重疊或局部未覆蓋屏蔽套，壓接后接觸面積不足，接觸電阻增大，抗干擾能力不達標。
正確做法：展開銅網時確保均勻，收攏時沿屏蔽套圓周方向分布，無重疊、無空隙，必要時用鑷子調整銅網位置。

3. 壓接后不做加固，直接使用

僅壓接銅網，不套熱縮管、不清潔，長期使用后屏蔽層氧化，接觸電阻增大，甚至出現松動。
正確做法：壓接后必須清潔接觸部位，套熱縮管加固，戶外場景還需做防水處理，確保長期穩定。

4. 線纜無固定，全靠接頭受力

線纜不裝固定卡，完全靠接頭承受線纜重量和拉扯力，短期內可能沒問題，長期會導致屏蔽層壓接部位松動。
正確做法：無論室內外，線纜都需加裝固定卡，距離接頭 10-15cm 處必須有一個固定點，分散拉力。

結語：BNC 接頭屏蔽線安裝，“固定牢 + 防拉扯” 是關鍵

BNC 接頭的屏蔽線，不是 “安裝的附屬環節”，而是 “抗干擾、保穩定” 的核心 —— 固定不牢會導致屏蔽失效，不防拉扯會縮短接頭壽命。很多時候，不是 BNC 接頭質量差，而是屏蔽線安裝不規范，讓 “好接頭用出壞效果”。
德索 “四步標準化安裝法” 和全環節防拉扯技巧，核心是 “按規格操作、用專用工具、做雙重保障”，即使是新手，按此步驟操作也能讓屏蔽線固定牢固、抗拉耐造。下次安裝 BNC 接頭時，別再忽略屏蔽線，嚴格按規范步驟來，既能保證信號不受干擾，又能讓接頭長期穩定運行，避免反復維修的麻煩。

解密 BNC 連接器：一文讀懂射頻連接領域的 “隱形英雄”

/在： /通過：
?
在射頻連接領域，BNC 連接器以低調姿態成為保障信號穩定傳輸?shù)年P(guān)鍵角色。德索作為行業深耕者，其 BNC 連接器憑借硬核實力，在多領域發揮重要作用。
BNC 連接器全稱 Bayonet Nut Connector，以獨特的旋轉卡口實現快速穩固連接。其頻率范圍可達 0 – 4GHz，部分高端型號支持 12GHz 高頻傳輸，50 歐姆和 75 歐姆兩種特性阻抗適配不同系統需求。德索在生產中嚴格把控每個環節，從選材到成品檢測，確保產品具備出色電氣性能與耐用性。

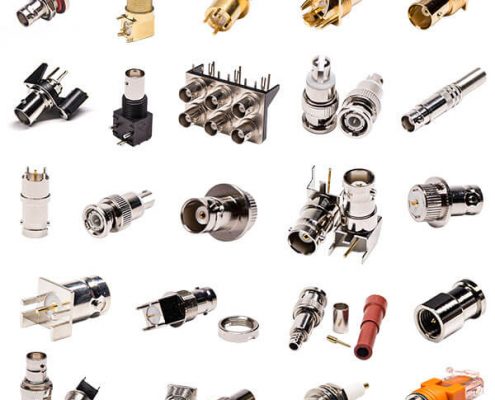

BNC 連接器種類豐富，滿足多元場景需求。標準 BNC 連接器憑借卡扣式連接，廣泛應用于無線通信、電視設備及測試儀器；BNC – T 型頭實現信號分支分配；BNC 桶型連接器用于電纜延長；BNC 終端器防止信號反射；反極性 BNC 等特殊類型則應對復雜場景。德索針對不同類型精準設計，為各類應用提供穩定可靠的連接方案。
在實際應用中，德索 BNC 連接器表現亮眼。通信領域，它助力 5G 基站實現低損耗射頻信號傳輸，保障視頻監控畫面穩定清晰；醫療行業里，它以近乎零失真的傳輸性能，將人體微弱電信號精準傳遞至檢測設備，輔助醫生準確診斷；航空航天領域，憑借堅固耐用、強抗干擾的特性，德索 BNC 連接器確保雷達、導航系統數據高速傳輸，為飛行安全保駕護航。
自 2005 年創立，德索深耕連接器領域，其 BNC 連接器暢銷 81 個國家和地區。憑借先進技術與嚴苛品控，德索持續為全球用戶提供優質 BNC 連接器，穩居行業信賴前列。

撥開迷霧：射頻連接器選型中的常見難題及解決方案

/在： /通過：
?
在射頻系統的設計與搭建過程中，射頻連接器的選型至關重要。然而，選型過程常面臨諸多難題，深耕連接器領域近二十年的德索精密工業，憑借其國家級高新技術企業的研發實力與全球 81 個國家的服務經驗，為這些問題提供了切實有效的解決方案。
阻抗匹配是選型時最常見的難題之一。不同的射頻系統有著特定的特性阻抗要求，若連接器與系統阻抗不匹配，會導致信號反射，降低傳輸效率。例如在 5G 基站的射頻前端，阻抗失配可能使信號損耗大幅增加。德索精密工業每年投入超千萬研發資金，組建專業電磁仿真團隊，運用 HFSS 等前沿軟件對其生產的射頻連接器進行精準設計，確保產品阻抗與各類系統高度契合。其 SMA 系列連接器作為拳頭產品，在 50Ω 系統中，駐波比可低至 1.15，較行業平均水平提升 20%，有效減少信號反射。

頻率范圍的適配也是困擾工程師的難題。隨著通信技術的發展，射頻系統的工作頻率不斷提升，部分連接器在高頻下性能會急劇下降。德索精密工業依托其 CNAS 認證實驗室，對每一款射頻連接器進行嚴苛的高頻性能測試。以毫米波頻段為例，其自主研發的毫米波連接器，通過創新的介質填充結構和低損耗鍍層工藝，在高達 60GHz 的頻率下，插入損耗僅為 0.8dB，仍能保持出色的信號傳輸穩定性，已成功應用于多家頭部企業的 5G 毫米波通信、衛星通信等高頻項目。
環境適應性同樣不容忽視。在航空航天、工業自動化等領域，連接器需承受高溫、低溫、潮濕、振動等惡劣環境。德索精密工業針對此類需求，聯合材料科學研究院，采用特殊的鈦合金、PPS 等高性能材料，結合獨創的三重密封結構設計，使連接器具備 IP67 級防護能力。經實際驗證，在 – 55℃至 125℃極端溫度區間，以及鹽霧、沙塵等惡劣環境下，德索連接器仍能穩定工作，已通過 GJB 1217A-2009 等多項軍標認證，成為眾多軍工項目的指定供應商。
機械壽命與連接可靠性也是選型要點。頻繁插拔可能導致連接器磨損，影響連接性能。德索精密工業引進德國高精度數控加工設備，通過優化連接器的結構設計和制造工藝，提高產品的機械壽命。其連接器采用納米級鍍金觸點，配合精密彈簧針設計，插拔次數可達 5000 次以上，且能保證每次連接的穩定性和可靠性，在軌道交通等頻繁振動場景中，信號傳輸穩定性提升 35%。
作為連續三年榮獲 “中國連接器行業十大品牌” 的德索精密工業，憑借專業的技術團隊、先進的生產工藝和嚴格的質量管控體系，已為全球超 10000 家企業提供高性能、高可靠性的產品，助力客戶撥開選型迷霧，構建高效穩定的射頻系統。

BNC連接線的獨特優勢，讓它在眾多線纜中脫穎而出

/在： , /通過：
?
在品類繁雜的線纜領域，BNC 連接線憑借其獨特優勢，在眾多線纜中嶄露頭角，廣泛應用于各個行業。而德索精密工業作為行業內的佼佼者，其生產的 BNC 連接線更是憑借卓越品質與創新設計，成為眾多用戶的信賴之選。

結構精巧，屏蔽效能卓越

德索精密工業的 BNC 連接線采用同軸結構，內導體被絕緣層緊密環繞，最外層是屏蔽層。這一設計就像為信號傳輸建造了一條安全穩定的 “高速公路”，絕緣層防止內導體的信號向外泄露，屏蔽層則有效阻擋外界電磁干擾，確保信號傳輸?shù)募儍粜浴Ｒ云涑Ｓ玫?RG – 58 型 BNC 連接線為例，雙層編織屏蔽結構能夠提供超過 90dB 的干擾抑制能力，極大程度降低了外界干擾對信號傳輸?shù)挠绊憽５滤骶芄I(yè)通過對材料和工藝的嚴格把控，確保每一根 BNC 連接線的結構都穩固可靠，為高效信號傳輸?shù)於▓?jiān)實基礎。

寬頻傳輸，性能穩定可靠

德索精密工業的 BNC 連接線在信號傳輸方面表現十分出色，具有極為優異的頻率響應特性，能夠在數十 MHz 至數 GHz 的寬頻段范圍內，穩定地傳輸信號。無論是高頻的射頻信號，還是低頻的直流信號，它都能輕松應對。在射頻設備連接場景中，德索 BNC 連接線可以精準無誤地傳輸信號，有力保障設備間的高效通信。即使在直流信號測量環境下，盡管并非專為直流設計，但在低噪聲環境和合理電路設計的協同配合下，依然能夠?qū)崿F(xiàn)穩定可靠的信號傳輸。此外，其 BNC 連接線具備 50 歐姆和 75 歐姆兩種標準的特性阻抗，能夠與各類設備和測試儀器完美匹配，大大提高了其應用的靈活性和通用性。德索精密工業的研發團隊不斷優化產品性能，使得 BNC 連接線在復雜電磁環境下也能穩定工作。

連接簡便，操作快捷高效

德索精密工業生產的 BNC 連接線的旋轉鎖定設計使得連接操作極為簡便。科研人員在實驗室中，可以快速將設備與德索 BNC 連接線連接，顯著提升實驗效率；技術人員在現場作業時，也能夠迅速搭建起信號傳輸線路，有效減少作業時間，提升工作效率。這種便捷的連接方式，不僅節省了時間成本，還降低了因操作不當導致連接不穩定的風險。德索精密工業從用戶實際需求出發，設計出符合人體工程學的連接結構，讓操作更加輕松便捷。

適配廣泛，應用場景多元

在視頻監控領域，德索精密工業的 BNC 連接線是當仁不讓的主力。BNC 接頭不僅可以有效隔絕視頻輸入信號，減少信號間的相互干擾，而且相較于普通的 15 針 D 型接口，擁有更大的信號帶寬，能夠呈現出更為清晰、穩定的監控畫面。在通信系統中，德索 BNC 連接線也被廣泛應用。例如，網絡設備中的 E1 接口，常常借助兩根帶有德索 BNC 接頭的同軸電纜實現連接，確保數據的可靠傳輸。此外，在示波器、信號發生器、網絡分析儀等對信號傳輸要求極為嚴苛的測試儀器連接中，德索 BNC 連接線憑借其穩定的性能，為精確測量提供了堅實保障。不僅如此，在廣播電視領域，德索的 BNC 連接線在天線、發射機、接收機等設備的連接中發揮著重要作用；在工業控制領域，它在傳感器、控制器、執行器等設備間傳輸控制信號和監測數據方面貢獻突出；在醫療設備領域，德索 BNC 連接線在心電圖機、腦電圖機等生理信號傳輸設備中扮演著關鍵角色；在航空航天領域，德索 BNC 連接線廣泛應用于雷達、導航儀、飛行數據記錄儀等設備，實現高速數據傳輸和高精度監測與控制。德索精密工業的 BNC 連接線憑借出色的適配性，幾乎覆蓋了各個對信號傳輸有嚴格要求的行業。

成本可控，產品優化升級

在大規模應用場景中，例如大中型監控工程，傳統自制的單芯 BNC 連接線曾存在體積大、接觸不良、線芯易斷等問題。不過，德索精密工業推出的 BNC 連接線產品針對這些問題進行了優化設計。以德索品牌的 BNC 連接線為例，該產品采用國標 75 – 2 純銅多芯同軸線和高品質 BNC 接頭，與普通產品相比，具有可靠性高、衰減小、線體積小、價格低、不易折斷等優點，在滿足工程需求的同時，極大地降低了成本。德索精密工業憑借先進的生產工藝和規模化生產能力，在保證產品質量的前提下，有效控制成本，為用戶提供高性價比的 BNC 連接線解決方案。
綜上所述，德索精密工業的 BNC 連接線憑借其精巧的結構設計、卓越的信號傳輸性能、便捷的連接方式、廣泛的應用場景適應性以及良好的成本效益，成為眾多領域信號傳輸?shù)睦硐脒x擇。隨著科技的不斷進步，德索精密工業的 BNC 連接線有望在更多新興領域發揮重要作用，持續助力各行業的發展。

消費電子產品里 BNC 射頻連接器的接線門道

/在： , /通過：
在消費電子產品復雜精密的內部構造中，BNC（Bayonet Neill-Concelman）射頻連接器雖不像顯示屏、芯片那樣處于 “聚光燈” 下，卻在信號傳輸體系里肩負著關鍵使命。其主要功能是實現射頻信號的穩定傳輸，廣泛應用于模擬或數字視頻信號傳輸、業余無線電設備天線連接等場景。在消費電子發展的早期階段，視頻信號傳輸常依賴 BNC 射頻連接器，但隨著技術迭代，大多場景已被 RCA 端子所替代。然而，在一些對信號傳輸質量、穩定性要求極高的特定設備中，BNC 射頻連接器依舊占據著無可替代的地位，其接線工藝蘊含諸多精細門道。

接線前的周全籌備

連接器與電纜的精準適配

BNC 射頻連接器分為 50 歐姆和 75 歐姆兩種規格。50 歐姆版本主要用于數據與射頻傳輸場景，而 75 歐姆版本常見于視頻信號傳輸以及 DS3 到電話公司中心局的連接應用。接線伊始，必須依據實際使用場景的信號特性與設備的具體要求，精準無誤地挑選與之匹配的 BNC 連接器和同軸電纜。以高清視頻傳輸設備為例，為確保信號傳輸?shù)姆€(wěn)定性，規避因阻抗不匹配引發的信號反射、衰減等棘手問題，需選用 75 歐姆的 BNC 連接器，并搭配同阻抗的同軸電纜。一旦出現將 50 歐姆插頭誤接入 75 歐姆插座的情況，極有可能對插座造成不可逆的損壞，進而嚴重影響設備的正常運轉。

工具與材料的充分準備

常用的接線工具涵蓋剝線鉗、電烙鐵、焊錫絲、螺絲刀等。與此同時，還需備好熱縮管、絕緣膠帶等輔助材料，用于線路絕緣防護。特別要留意的是，電烙鐵功率的選擇至關重要，功率過小難以保證焊接質量，易出現焊接不牢固的狀況；功率過大則可能瞬間產生過高熱量，對連接器或電纜造成熱損傷。

嚴謹有序的接線操作流程

電纜的精細預處理

操作時，先借助剝線鉗小心翼翼地剝除同軸電纜端部的外皮，剝線長度一般控制在 1 至 2 厘米。接著，將編織屏蔽層均勻散開并巧妙翻折，使其緊密包裹住電纜外皮，以此強化屏蔽效果。隨后，進一步剝?nèi)ソ^緣層，裸露出中心導體。在此過程中，要嚴格把控中心導體的長度，以 0.5 至 1 厘米為宜，且務必保證中心導體表面光滑、無任何損傷或變形。

連接器的精準組裝

  1. 焊接型連接器：首先拆解 BNC 連接器的各個部件，依次將螺母、墊圈、絕緣墊片等套在電纜上。利用電烙鐵對中心導體進行鍍錫處理，提升其焊接性能。隨后，精準將中心導體插入連接器的中心針孔，運用熟練的焊接技巧，確保焊點飽滿、光滑，杜絕虛焊現象。接著，將翻折好的屏蔽層細致整理，使其與連接器的金屬外殼實現緊密貼合，再次進行焊接，構建良好的屏蔽連接通路。最后，將連接器的外殼精準組裝到位，使用螺絲刀擰緊螺母，完成牢固固定。
  1. 壓接型連接器：在完成電纜預處理后，將適配的壓接套筒準確套在電纜的屏蔽層和中心導體上。選用專用的壓接工具，對壓接套筒施加均勻、穩定的壓力，直至套筒牢固固定在電纜和連接器上。壓接過程中，力度的掌控是關鍵，力度過小會導致連接不穩固，在后續使用中易出現松動；力度過大則可能致使電纜或連接器結構受損。

全面細致的整體檢查與測試

接線工作完成后，需進行全面細致的檢查。仔細查看連接器與電纜的連接部位是否牢固，外觀有無破損、變形等異常情況，焊點是否均勻飽滿、無虛焊跡象。若具備條件，應運用專業的射頻測試設備，對連接后的信號傳輸性能展開精準測試，涵蓋信號衰減、阻抗匹配等關鍵參數，確保各項指標完全符合設備的使用要求。
消費電子產品中 BNC 射頻連接器的接線工作，從前期的精心籌備，到具體操作過程中的精細把控，再到后期嚴謹?shù)臋z查與測試，每個環節都環環相扣、至關重要。唯有嚴格遵循規范流程操作，才能充分發揮 BNC 射頻連接器的性能優勢，在消費電子產品中實現穩定、高效的信號傳輸，為設備的穩定運行筑牢堅實根基。

解析 BNC 射頻同軸連接器在汽車電子中的應用挑戰與應對需求

/在： , /通過：
在汽車電子領域，BNC 射頻同軸連接器作為射頻信號傳輸?shù)年P(guān)鍵部件，面臨著諸多應用挑戰，同時也催生了相應的應對需求。德索精密工業作為行業內的佼佼者，在解決這些問題上發揮著重要作用。

應用挑戰

  • 環境適應性問題：汽車運行時所處環境復雜多變，高溫、低溫、潮濕、振動及沖擊等情況頻繁出現。在這樣的條件下，BNC 射頻同軸連接器的性能穩定至關重要。例如高溫易使連接器材料變形，增大接觸電阻；振動和沖擊可能導致連接部位松動，造成信號傳輸不穩定。德索精密工業的連接器產品在研發階段就充分考慮到這些環境因素，通過嚴苛的環境模擬測試，確保產品能適應各種惡劣環境。
  • 電磁兼容性問題：汽車電子系統中存在眾多復雜的電磁干擾源，如發動機點火系統、電機驅動系統等。BNC 射頻同軸連接器若電磁屏蔽性能不佳，外部干擾易侵入射頻信號傳輸線路，自身產生的干擾也會影響其他電子設備。德索精密工業一直致力于電磁屏蔽技術的研發，力求為汽車電子應用提供最佳解決方案。
  • 空間限制問題：隨著汽車電子設備數量不斷增加，車內空間愈發緊湊。傳統尺寸較大的 BNC 射頻同軸連接器難以滿足這一空間需求，德索精密工業敏銳察覺到這一行業痛點，積極投身于小型化連接器的研發與生產。

應對需求

  • 優化材料與結構設計：為提升 BNC 射頻同軸連接器的環境適應性，德索精密工業選用高品質、耐高溫、耐低溫、耐潮濕的材料，并精心優化連接器結構。其設計的連接結構具備出色的抗震和抗沖擊性能，有效保障連接器在各類環境下性能穩定，持續為汽車電子系統提供可靠的信號傳輸。
  • 加強電磁屏蔽設計：針對電磁兼容性問題，德索精密工業通過采用金屬屏蔽外殼、屏蔽網等手段，極大增強了連接器的電磁屏蔽能力。同時，在接口處運用電磁密封墊技術，進一步降低電磁泄漏風險，為汽車電子設備打造一個安全穩定的電磁環境。
  • 小型化與集成化設計：為契合汽車內部空間緊湊的需求，德索精密工業憑借先進的技術和豐富的經驗，成功開發出新型小型化連接器結構。借助高精度制造工藝，減小連接器尺寸的同時，還將多個連接器集成，形成多功能連接器模塊，顯著提高了空間利用率。
